Détecteur de fuite d'hélium pour l'inspection de pièces moulées sous pression

Un détecteur de fuite d'hélium (communément appelé détecteur de fuite par spectrométrie de masse à l'hélium) est un instrument de précision qui utilise l'hélium comme gaz traceur pour détecter s'il existe de minuscules points de fuite à l'intérieur des pièces moulées sous pression et leurs taux de fuite. En détectant des quantités extrêmement infimes d'hélium, il peut identifier des défauts infimes que les méthodes traditionnelles d'inspection de l'eau et de chute de pression ne peuvent pas détecter, ce qui en fait la « référence » pour garantir l'étanchéité à l'air des pièces moulées sous pression.

I. Pourquoi les Moulage sous pression nécessitent-ils des tests de fuite de haute précision ?

Les défauts survenant lors du processus de fabrication par moulage sous pression peuvent entraîner des fuites :

• Porosité/cavités de retrait : petits vides formés à l'intérieur de la pièce moulée en raison d'une alimentation insuffisante pendant la solidification et le refroidissement.

• Volets froids : coutures formées lorsque deux flux métalliques se rencontrent mais ne parviennent pas à fusionner complètement.

• Trous d'évent : bulles formées dans la pièce moulée causées par l'air emprisonné dans le moule ou par les gaz libérés par les revêtements.

• Microfissures : Minuscules fissures difficiles à détecter à l'œil nu, provoquées par une éjection ou une contrainte.

Dans des secteurs tels que l'automobile (par exemple, les blocs moteurs, les carters de transmission), l'aérospatiale, la réfrigération (par exemple, les boîtiers de compresseurs) et les télécommunications (par exemple, les dissipateurs thermiques des stations de base), ces défauts peuvent entraîner des fuites de fluides ou de gaz, affectant gravement les performances, la sécurité et la durée de vie du produit.

II. Principe de fonctionnement du détecteur de fuites par spectromètre de masse à l'hélium

1. Gaz traceur : L’hélium est utilisé parce que :

• Son faible poids moléculaire (4 g/mol) et sa faible viscosité lui permettent de passer rapidement à travers de minuscules fuites.

• Chimiquement inerte, ce qui le rend sûr, ininflammable et non toxique.

• Très faible concentration dans l'air (environ 5 ppm), entraînant un faible signal de fond et une sensibilité de détection extrêmement élevée.

• Faible adsorption, empêchant la contamination du système de détection et de la pièce à usiner.

2. Analyse par spectrométrie de masse : le composant central de l'instrument, le « tube du spectromètre de masse », ionise les molécules de gaz inhalées en ions. Ces ions sont ensuite séparés dans un champ magnétique en fonction de leur rapport masse/charge. L'instrument est spécifiquement réglé pour détecter uniquement les ions hélium (numéro de masse 4). La force du signal est proportionnelle à la concentration d'hélium, permettant un calcul précis du taux de fuite.

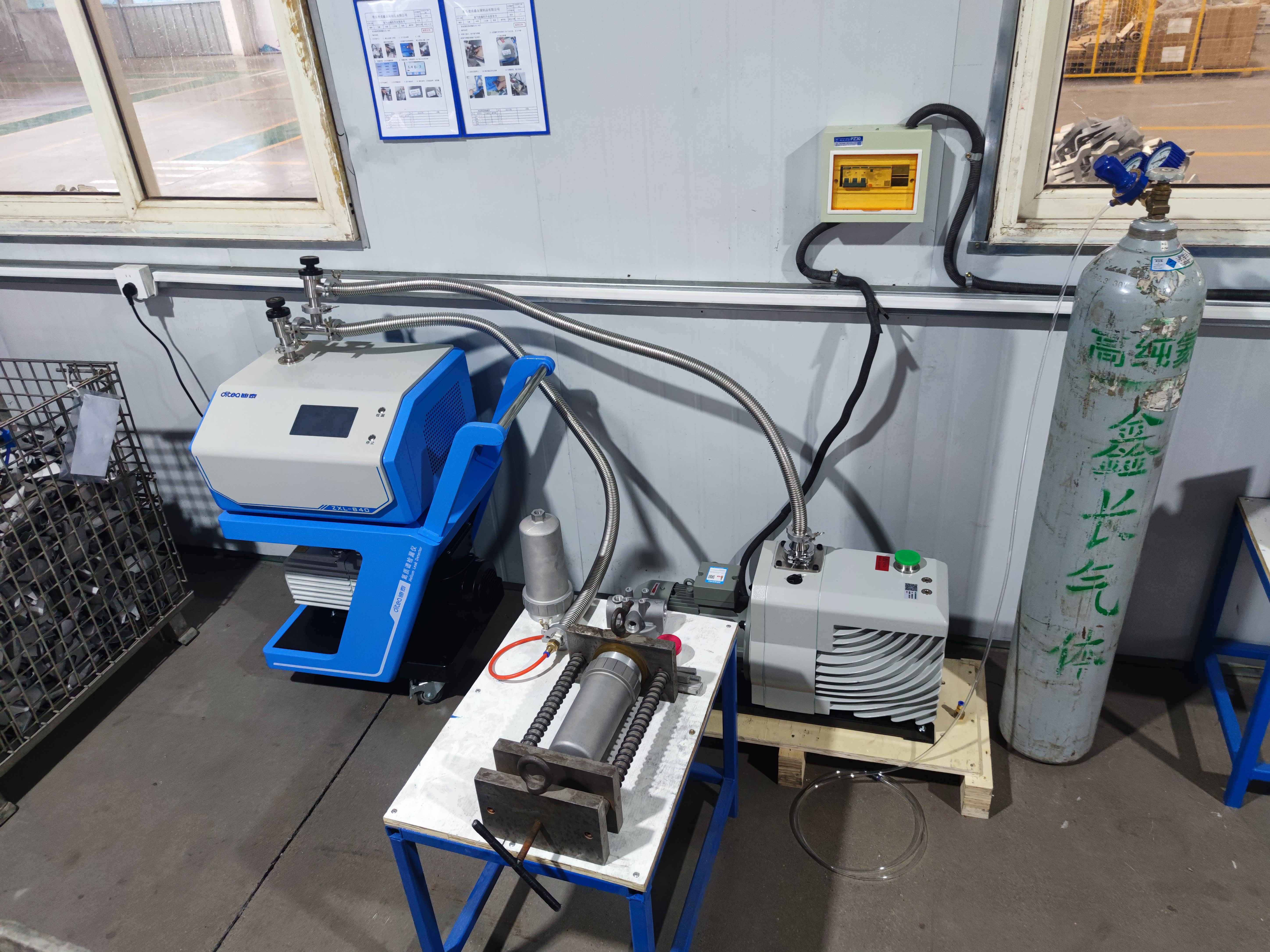

III. Méthode QSY pour l’inspection des fuites d’hélium des pièces moulées sous pression

Mode sonde renifleur

Il s’agit de la méthode la plus couramment utilisée et la plus flexible sur les lignes de production.

• Processus:

1. L'intérieur du moulage sous pression est rempli d'hélium (ou d'un mélange hélium-azote) à une certaine pression.

2. La pièce à usiner est laissée au repos pendant un certain temps (temps de pressurisation) pour permettre à l'hélium de s'échapper de toute fuite.

3. Un opérateur utilise une sonde portative « renifleur » et la déplace lentement sur la surface externe de la pièce (1 à 3 mm de la surface).

4. S'il existe un point de fuite, l'hélium qui s'échappe est aspiré dans la sonde et envoyé au détecteur, qui déclenche une alarme et localise la fuite.

• Avantages :

1. Aucune chambre à vide n'est nécessaire, ce qui la rend adaptée aux pièces grandes et complexes.

2. Permet une localisation directe et rapide des points de fuite, facilitant ainsi les reprises.

3. Facilement intégré aux lignes de production automatisées.

• Inconvénients :

1. Sensibilité inférieure par rapport au mode vide ; sensible aux interférences des courants d’air et aux niveaux de fond environnementaux.

2. Consommation d’hélium plus élevée.

IV. Considérations clés pour la mise en œuvre des tests de fuite à l'hélium

1. Propreté et sécheresse des composants : les taches d'huile, d'humidité ou de poudre sur la surface du moulage sous pression peuvent bloquer d'infimes chemins de fuite, conduisant à de faux résultats. Il est essentiel de s’assurer que la pièce à usiner est parfaitement propre et sèche avant le test.

2. Outillage et fixations : des fixations d'étanchéité personnalisées sont requises pour la pièce à usiner. Ceux-ci doivent garantir que lors de la mise sous pression ou de l'évacuation, la pièce elle-même est la seule source de fuite potentielle et que les interfaces des fixations doivent être absolument étanches.

3. Hélium Contexte : La présence d'hélium dans l'environnement (par exemple, provenant de fuites de ballons) peut interférer avec les résultats des tests. Les tests doivent être effectués dans un environnement relativement propre.

4. Durée de cycle et coût :  un équilibre doit être trouvé entre la sensibilité de la détection, la durée du cycle de production, la consommation d'hélium et l'investissement en équipement. L'intégration automatisée est essentielle pour améliorer l'efficacité et la cohérence.

5. Établissement de normes : des critères scientifiques et rationnels de réussite/échec pour les taux de fuite doivent être établis en fonction des exigences d'utilisation finale du produit.

V. Résumé

Le détecteur de fuite à l'hélium (détecteur de fuite par spectromètre de masse à hélium) est l'outil ultime pour garantir l'étanchéité à l'air des moulage sous pression de haute qualité. Grâce à ses capacités de détection très sensibles et quantitatives, il peut identifier des défauts de coulée potentiels et infimes, éliminant ainsi les problèmes de qualité liés aux fuites à la source. Bien que l’investissement initial soit élevé, il s’agit d’une technologie de contrôle qualité indispensable et critique pour les industries ayant des exigences extrêmes en matière de fiabilité et de sécurité, telles que l’automobile, l’aérospatiale et la réfrigération haut de gamme.
