La transition d'un composant métallique du prototype à la production en grand volume nécessite un processus de fabrication qui équilibre l'intégrité structurelle, la précision dimensionnelle et le coût unitaire. Le passage stratégique des métaux plus lourds comme la fonte ou l'acier à l'aluminium est motivé par son rapport résistance/poids exceptionnel, la formation naturelle d'une couche d'oxyde pour la résistance à l'eau et à la corrosion et sa conductivité thermique supérieure. Les équipes d'ingénierie et d'approvisionnement ont souvent du mal à aligner la géométrie des pièces et les exigences de performances avec la méthode de coulée et l'alliage appropriés, ce qui entraîne des coûts d'outillage excessifs, des taux de défauts élevés ou des délais de mise sur le marché retardés. L'évaluation du moulage d'aluminium pour une série de production nécessite une analyse rigoureuse des méthodes de moulage spécifiques, des propriétés des matériaux et des compromis économiques entre l'investissement initial en outillage et l'évolutivité à long terme.
La méthode dicte le retour sur investissement : le choix entre le moulage sous pression, en sable ou à modèle perdu modifie fondamentalement le seuil de rentabilité des volumes de production et des coûts d"outillage initiaux.
La spécificité de l’alliage détermine les performances : la sélection de l’alliage approprié n’est pas négociable ; les applications structurelles nécessitent des compositions chimiques différentes de celles des boîtiers à paroi mince et très détaillés.
L"atténuation des défauts nécessite un DFM initial : la porosité et le retrait sont des risques inhérents au moulage d"aluminium qui doivent être atténués grâce à des protocoles stricts de conception pour la fabricabilité (DFM) et de contrôle qualité des fournisseurs.
Coût total de possession (TCO) : le coût réel des pièces doit prendre en compte l"usinage après coulée, la finition de surface, les taux de rebut et les économies logistiques en aval réalisées grâce à la nature légère de l"aluminium.
Définir ce qui constitue un casting réussi établit la base de la qualité de la production. Les critères de réussite incluent généralement une porosité interne minimale, le strict respect des dimensions et tolérances géométriques (GD&T) et des propriétés métallurgiques cohérentes d’un lot à l’autre. Atteindre ces indicateurs nécessite un contrôle précis de chaque phase du cycle de vie de fabrication. Vous ne pouvez pas traiter le moulage comme une simple opération de versement et de refroidissement. Il s’agit d’un processus thermodynamique hautement contrôlé dans lequel le comportement du métal change radicalement à chaque seconde.

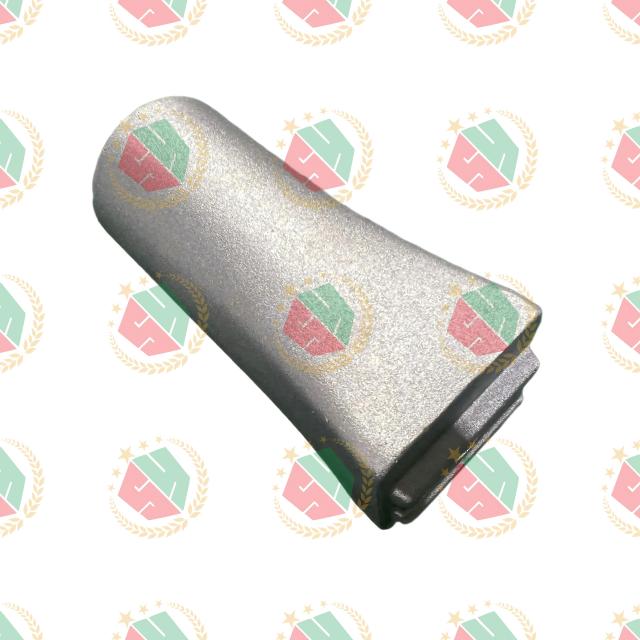

Le flux de travail de base suit une progression stricte depuis la création initiale du modèle jusqu"à l"inspection finale. Sauter ou précipiter l’une de ces étapes garantit des taux de rebut élevés dans la fonderie.
Production de modèles et de noyaux : les outilleurs usinent une réplique physique de la pièce finale pour créer la cavité du moule. Pour les pièces creuses, les opérateurs cuisent des noyaux de sable qui se trouvent à l'intérieur du moule pour former des géométries internes.
Assemblage du moule : les ouvriers de la fonderie préparent les moitiés du moule, appliquent des revêtements réfractaires pour empêcher le métal en fusion de se souder à l'outil et ferment le système.
Fusion et dégazage : Les lingots d’aluminium brut fondent dans un four. Les opérateurs doivent traiter le métal liquide pour éliminer les impuretés et les gaz dissous avant de le couler.
Coulage et solidification : L'aluminium fondu pénètre dans la cavité du moule via un système de portes conçu. Le métal refroidit et se solidifie en prenant la forme de la cavité.
Secouage et éjection : Une fois solide, la pièce est retirée. Les moules en sable sont brisés et détruits, tandis que les moules métalliques permanents s'ouvrent pour éjecter la pièce moulée.
Ébarbage et finition : les opérateurs découpent les systèmes de portes, les glissières et les contremarches. La pièce passe ensuite au traitement thermique, au sablage ou à l'usinage CNC.
La dynamique de fusion et de coulée dicte la solidité interne du composant final. L"aluminium fondu se comporte différemment dans des conditions atmosphériques et dans des environnements hautement pressurisés. Vous devez répondre à la nécessité absolue d’atténuer le contact avec l’air pendant la fusion. L’exposition à l’air ambiant provoque une oxydation rapide et une absorption de l’hydrogène gazeux. Les fonderies utilisent des techniques de dégazage rotatif, plongeant un rotor en graphite en rotation dans la masse fondue tout en injectant de l"argon. Les bulles d"argon collectent l"hydrogène dissous et le font flotter à la surface, empêchant ainsi la porosité du gaz de ruiner la coulée.
Les vitesses de solidification et de refroidissement influencent directement les propriétés mécaniques de la pièce finie. La relation entre la vitesse de refroidissement et la structure des grains est absolue. Un refroidissement plus rapide produit des microstructures plus fines, ce qui se traduit directement par une résistance à la traction plus élevée et une meilleure résistance à la fatigue. Les fonderies placent stratégiquement des canaux de refroidissement ou des refroidisseurs métalliques dans le moule pour accélérer le transfert de chaleur dans les sections transversales épaisses. Ce refroidissement localisé force une solidification directionnelle, garantissant que le métal gèle des points les plus éloignés vers la source d"alimentation, évitant ainsi les vides de retrait internes.
Le moulage constitue rarement l’étape finale du processus de fabrication. La reconnaissance des exigences de post-traitement permet une planification précise de la production. Les opérateurs doivent retirer les systèmes de portes utilisés pour alimenter le moule, souvent à l"aide de scies à ruban ou de matrices de découpe. De nombreux composants de structure subissent des traitements thermiques spécifiques, comme le cycle T6. Cela implique de mettre la pièce en solution à haute température, de la tremper rapidement dans l"eau et de la faire vieillir artificiellement dans un four pour maximiser la limite d"élasticité. Enfin, l"usinage CNC de précision atteint les tolérances serrées requises pour les surfaces de contact critiques, les trous filetés et les rainures d"étanchéité.
La comparaison des principales méthodes de coulée industrielle nécessite de les évaluer en fonction des attentes en matière de volume, des exigences de tolérance dimensionnelle et des budgets d"outillage disponibles. Aucune méthode ne convient à toutes les applications d’ingénierie. Vous devez faire correspondre les caractéristiques physiques de votre composant aux atouts d"une technologie de coulée spécifique.
Méthode de coulée | Volume de production idéal | Tolérance dimensionnelle | Finition de surface (Ra) | Investissement en outillage |
|---|---|---|---|---|
Haute pression Moulage sous pression | Élevé (10 000+ unités) | Excellent | Lisse (32-63 µin) | Extrême |
Moule permanent (gravité) | Moyen (1 000 à 10 000 unités) | Bien | Modéré (125-250 µin) | Modéré |
Coulée de sable | Faible (1 à 1 000 unités) | Équitable | Brut (250-500 µin) | Faible |
Casting d"investissement | Bas à moyen | Exceptionnel | Très lisse (63-125 µin) | Élevé par unité |
La haute pression moulage sous pression pousse le métal en fusion dans une cavité de moule en acier à des vitesses et des pressions extrêmes à l"aide d"une machine à chambre froide. Cette méthode est idéale pour les composants volumineux à parois minces nécessitant des tolérances strictes. Il garantit une répétabilité extrême, créant des milliers de pièces pratiquement identiques au moule en acier d"origine. Le cycle d"injection rapide permet un débit de production exceptionnel, produisant souvent une pièce toutes les quelques secondes.
Les compromis impliquent des dépenses en capital importantes. HPDC nécessite l’investissement initial le plus élevé en matière d’outillage en raison des moules complexes en acier à outils trempé H13 nécessaires pour résister aux pressions d’injection massives. La nature turbulente du processus d’injection rend également les pièces sensibles à la porosité interne des gaz. Ce gaz piégé limite la viabilité des traitements thermiques à haute température, car le gaz en expansion provoque des cloques en surface et une distorsion dimensionnelle.
Le moulage au sable utilise des moules consommables formés en emballant du sable lié autour d"un motif réutilisable. Cette méthode est idéale pour les volumes faibles à moyens, les pièces massives et les cavités internes complexes. Les fonderies utilisent des noyaux de sable de résine cuits placés à l"intérieur du moule principal pour créer des passages internes complexes, tels que des chemises de refroidissement de moteur ou des volutes de pompe. L"investissement en outillage reste relativement faible car les motifs peuvent être découpés dans du bois, du polyuréthane ou de l"aluminium.
Les principaux compromis se concentrent sur la précision et la finition. Le moulage au sable offre une précision dimensionnelle inférieure et des finitions de surface plus rugueuses. La nature granulaire du sable se transfère directement à la surface de la pièce. Ces facteurs nécessitent presque toujours des opérations d"usinage secondaire approfondies pour obtenir des tolérances fonctionnelles sur les faces de contact et les surfaces d"étanchéité.
Le moulage en moule permanent repose sur la gravité pour remplir un moule métallique réutilisable, généralement usiné en fonte ou en acier. Cette méthode est idéale pour la production de volumes moyens nécessitant une intégrité structurelle et une étanchéité à la pression élevées. Le processus de remplissage plus lent, alimenté par gravité, réduit les turbulences, ce qui donne lieu à des pièces plus denses avec une porosité gazeuse minimale. Étant donné que le métal refroidit rapidement contre le moule en acier, la structure à grains fins qui en résulte répond parfaitement aux traitements thermiques structurels.
Les compromis se situent entre les méthodes au sable et à haute pression. L"outillage est plus cher que les modèles de moulage en sable, mais nettement moins cher que les moules HPDC. Les temps de cycle sont plus lents que le HPDC car le métal remplit le moule par gravité et nécessite plus de temps pour se solidifier avant que les opérateurs puissent éjecter la pièce en toute sécurité.
Le moulage de précision consiste à injecter de la cire dans une matrice en aluminium pour créer un motif, à enduire cette cire dans une pâte céramique et à faire fondre la cire dans un autoclave pour créer une cavité de moule précise. Cette méthode est idéale pour les géométries très complexes et les finitions de surface exceptionnelles. Il permet aux ingénieurs de concevoir des pièces sans angles de dépouille et de consolider plusieurs composants soudés en une seule pièce moulée unifiée.
Les compromis sont entièrement financiers et temporels. Le moulage à modèle perdu entraîne un coût unitaire élevé en raison du processus de décorticage en plusieurs étapes et à forte intensité de main-d"œuvre. Les cycles de production sont longs. Les fabricants réservent cette méthode aux composants aérospatiaux, aux dispositifs médicaux ou aux applications industrielles spécialisées où l"usinage à partir de billettes solides est impossible ou d"un coût prohibitif.
Faire correspondre la chimie des alliages aux résultats de performances est une responsabilité d’ingénierie obligatoire. Vous devez évaluer des dimensions telles que la limite d"élasticité, la conductivité thermique, la résistance à la corrosion et l"usinabilité. La composition chimique dicte la manière dont le métal en fusion s"écoule à travers le système d"injection, comment il se solidifie dans le moule et comment il se comporte sous contrainte mécanique sur le terrain.
Désignation de l"alliage | Éléments d"alliage primaires | Caractéristiques clés | Meilleure méthode de casting |
|---|---|---|---|
A356 | Silicium (7%), Magnésium (0,3%) | Haute résistance, excellente ductilité, traitable thermiquement | Sable, moisissure permanente |
ADC12 | Silicium (11%), Cuivre (2,5%) | Grande fluidité, haute résistance à la déchirure à chaud, bonne usinabilité | Haute pression Moulage sous pression |
ZL102 | Silicium (10-13%) | Résistance supérieure à la corrosion, fluidité quasi eutectique | Moulage sous pression, Moule permanent |
Les pièces moulées en aluminium A356 dominent les applications structurelles dans plusieurs secteurs. Cet alliage hypoeutectique présente une excellente fluidité, une résistance élevée et une ductilité élevée. L'ajout spécifique de magnésium lui permet de répondre exceptionnellement bien au traitement thermique T6, qui précipite les particules de magnésium-siliciure pour améliorer considérablement les propriétés mécaniques. Il offre une excellente résistance à la déchirure à chaud lors de la phase de solidification.
Les ingénieurs spécifient ce matériau pour les environnements très exigeants. Les cas d"utilisation idéaux incluent les composants structurels aérospatiaux, les blocs moteurs automobiles et les pièces de suspension critiques pour la sécurité. L"alliage offre la ténacité nécessaire pour absorber l"énergie d"impact sans rupture fragile catastrophique, ce qui en fait le choix idéal pour les applications porteuses.
Les pièces moulées en aluminium ADC12 représentent la norme mondiale pour la haute pression moulage sous pression. Cet alliage aluminium-silicium-cuivre modifié offre une excellente usinabilité, stabilité dimensionnelle et résistance à la déchirure à chaud. La teneur en cuivre améliore la résistance et la dureté à haute température tout en conservant de bonnes caractéristiques de coulée. La teneur élevée en fer empêche l'aluminium fondu de se souder aux moules en acier moulage sous pression.
Les fabricants s"appuient sur cet alliage pour la production de masse. Les cas d"utilisation idéaux incluent les boîtiers électroniques, les supports automobiles, les boîtiers de transmission et les biens de consommation complexes. Il offre un équilibre optimal entre le coût des matières premières, la facilité de fabrication et les performances fonctionnelles pour les composants non structurels nécessitant des détails complexes.
Les pièces moulées en aluminium ZL102 utilisent une composition aluminium-silicium spécifique connue pour sa résistance naturelle supérieure à la corrosion. Cet alliage présente des qualités remarquables de résistance à l'oxyde, une excellente coulabilité et une grande fluidité. La teneur en silicium quasi eutectique lui permet de remplir des sections de paroi extrêmement fines sans gel prématuré, ce qui le rend très polyvalent pour les cavités de moules complexes.
Ce matériau excelle dans des conditions environnementales difficiles. Les cas d"utilisation idéaux incluent les composants à parois minces, le matériel marin et les pièces architecturales complexes exposées aux éléments. Les ingénieurs le choisissent lorsque l’étanchéité à la pression, l’étanchéité et la résistance à l’eau à long terme sont des exigences fonctionnelles strictes pour l’assemblage final.
Le calcul de la véritable viabilité financière d’un projet nécessite un cadre complet. Les facteurs qui influencent la valeur globale vont bien au-delà du coût des matières premières par livre. Vous devez analyser l"interaction entre les dépenses initiales en outillage, les volumes de production, les exigences d"usinage et les taux de rebut attendus. Un prix unitaire moins élevé masque souvent des coûts cachés dans la transformation secondaire ou des taux de défauts élevés sur la chaîne de montage.
Les seuils d’investissement initiaux dans l’outillage dictent la barrière initiale à l’entrée. Vous devez comparer la gamme d"investissement relativement faible des modèles de moulage en sable avec les dépenses d"investissement massives requises pour les moules HPDC en acier trempé. Les modèles de moulage au sable utilisent du bois, du plastique ou des métaux mous, permettant des modifications rapides et peu coûteuses pendant la phase de prototypage. La haute pression moulage sous pression nécessite un acier à outils de première qualité, un usinage CNC approfondi et des canaux de gestion thermique complexes, ce qui représente un engagement initial massif qui ne peut pas être facilement modifié une fois coupé.
Le calcul du seuil de rentabilité en volume dicte la sélection du processus. Vous devez déterminer le volume de production exact pour lequel le coût d"outillage élevé de moulage sous pression devient plus économique que le prix à la pièce élevé de l"usinage CNC ou du moulage au sable. À faibles volumes, le coût amorti de l’outillage par pièce en HPDC est prohibitif. À mesure que le volume atteint des dizaines de milliers, les temps de cycle rapides et l"usinage secondaire minimal du HPDC font baisser le coût unitaire, compensant facilement l"investissement initial dans le moule.
La complexité de la conception augmente de façon exponentielle la maintenance des outils et les coûts unitaires. Des caractéristiques telles que des contre-dépouilles, des dépouillements serrés et des carottages complexes nécessitent des moules en plusieurs parties avec des glissières mobiles, des poussoirs et des tire-noyaux hydrauliques. Ces ajouts mécaniques augmentent le coût initial de construction de l"outil et introduisent des points d"usure qui nécessitent un entretien fréquent. La simplification de la géométrie des pièces grâce à un DFM strict réduit directement à la fois la complexité de l"outillage et le prix unitaire à long terme.
Maintenir une épaisseur de paroi uniforme pour éviter un refroidissement irrégulier et des vides de retrait.
Appliquez un minimum de 2 à 3 degrés de dépouille sur toutes les surfaces verticales pour permettre une éjection propre des pièces.
Éliminez les coins internes pointus en ajoutant des congés généreux, ce qui réduit les concentrations de contraintes et empêche les déchirures à chaud.
Concevez des contre-dépouilles autant que possible pour éviter d"avoir recours à des coulisses à action latérale coûteuses dans le moule.
L"identification des modes de défaillance courants dans le processus de fabrication protège votre calendrier de production. Vous devez vérifier la capacité d"un partenaire de fabrication à éviter ces problèmes avant de couper l"outillage. Le contrôle de la qualité ne peut pas être une réflexion après coup ; il doit être intégré à la conception du moule et aux procédures d"exploitation quotidiennes de la fonderie.
Type de défaut | Apparence visuelle | Cause première | Stratégie d"atténuation des fonderies |
|---|---|---|---|
Porosité du gaz | Vides lisses et sphériques à l"intérieur du métal | Air emprisonné ou hydrogène gazeux dissous | Dégazage rotatif, coulée sous vide, ventilation |
Porosité de retrait | Cavités dentelées ressemblant à des éponges | Manque de métal d"alimentation lors de la solidification | Contremarches optimisées, refroidissements métalliques, parois uniformes |
Fermetures à froid | Lignes ou fissures visibles sur la surface | Gel du métal avant que le moule ne soit plein | Températures de coulée plus élevées, taux de remplissage plus rapides |
Inclusions | Taches sombres ou particules dures dans le métal | Oxydes ou sable pénétrant dans la masse fondue | Filtres en céramique dans le système de déclenchement, fluxage |
Les défauts de porosité et de retrait sont les causes les plus courantes de rejet de pièces. Il faut faire la différence entre la porosité au gaz et la porosité par retrait. La porosité du gaz se produit lorsque des bulles d"air ou d"hydrogène emprisonnées forment des vides sphériques pendant la solidification. La porosité de retrait apparaît sous la forme de cavités dentelées ressemblant à des éponges, causées par un refroidissement irrégulier et une alimentation inadéquate du métal. Les stratégies d"atténuation comprennent la coulée assistée par vide, une conception de vanne optimisée pour garantir un écoulement laminaire et des contrôles atmosphériques stricts sur le four de fusion.
Les incohérences dimensionnelles et les déformations menacent le processus d"assemblage. La gestion des contraintes résiduelles lors du refroidissement et du traitement thermique évite la déformation des pièces. Lorsqu"une pièce moulée refroidit de manière inégale, des contraintes internes s"accumulent. Un usinage ou un traitement thermique ultérieur peut libérer ces contraintes, provoquant une déformation de la pièce hors tolérance. Les fonderies atténuent ce problème en contrôlant les taux de trempe, en utilisant des dispositifs de redressage spécialisés pendant le processus de vieillissement et en soulageant les pièces avant l"usinage CNC final.
L"évaluation des fournisseurs nécessite des critères stricts. Les certifications essentielles telles que ISO 9001 ou AS9100 démontrent un engagement de base en faveur du contrôle des processus. Vous devez vérifier leurs capacités de tests non destructifs (CND). Exigez une inspection aux rayons X pour détecter la porosité interne, des tests de ressuage pour les fissures de surface, des tests par ultrasons pour les défauts internes et des rapports dimensionnels complets sur les MMT pour vérifier la conformité GD&T avant d"approuver la production complète.
Prenez les mesures concrètes suivantes pour faire progresser votre planification de production :
Auditez vos modèles CAO 3D pour garantir une épaisseur de paroi uniforme et un angle de dépouille minimum de 2 degrés sur toutes les faces verticales.
Lancer une revue de conception pour la fabricabilité (DFM) avec un partenaire de casting présélectionné pour éliminer les contre-dépouilles et optimiser les emplacements de déclenchement.
Spécifiez vos exigences mécaniques exactes et votre environnement d’exploitation à la fonderie avant de finaliser votre sélection d’alliage.
Établissez une limite de qualité acceptable (NQA) stricte pour la porosité à l"aide de radiographies de référence ASTM.
Exigez un rapport d’inspection du premier article (FAI) avec vérification dimensionnelle complète de la MMT avant d’approuver les séries de production complètes.
R : L"aluminium offre un rapport résistance/poids supérieur, permettant aux ingénieurs de réduire considérablement le poids des assemblages structurels sans sacrifier la rigidité. Le métal forme naturellement une couche d’oxyde protectrice lors de l’exposition atmosphérique, offrant une résistance inhérente à l’eau et aux environnements corrosifs difficiles. De plus, l’aluminium fond à une température nettement inférieure à celle du fer ou de l’acier. Ce point de fusion plus bas réduit considérablement la consommation d’énergie du four et raccourcit les temps de cycle dans la fonderie, réduisant ainsi les coûts de production globaux.
R : Les fonderies exigent généralement une production minimale de 5 000 à 10 000 unités pour justifier une haute pression moulage sous pression. Ce seuil de volume existe parce que le processus repose sur des moules complexes en acier à outils trempés qui nécessitent un investissement initial massif. Si votre production tombe en dessous de ce volume, le coût d’outillage amorti par pièce devient économiquement non viable. Pour des volumes inférieurs, les ingénieurs doivent se tourner vers des moules permanents ou du moulage en sable, qui utilisent des matériaux d"outillage nettement moins chers.
R : Oui, mais cela dépend entièrement de la méthode de casting. Les composants coulés à l"aide de sable ou de techniques de moulage permanent subissent régulièrement des traitements thermiques T6 pour maximiser la limite d"élasticité et la dureté. À l’inverse, les moulage sous pression haute pression standards ne peuvent pas subir de traitements thermiques à haute température. Le processus d’injection turbulent emprisonne des poches microscopiques de gaz à l’intérieur du métal. S"il est exposé à une chaleur élevée, ce gaz piégé se dilate rapidement, provoquant des cloques sur la surface de la pièce et détruisant l"intégrité structurelle du composant.
R : L"usinage CNC excelle dans la production de composants ultra précis et en faible volume directement à partir de billettes solides. Cependant, l’usinage génère d’énormes quantités de déchets de matière et nécessite de longs temps de cycle par pièce. Le moulage est économique pour une production en grand volume. Une fois le moule découpé, une fonderie peut produire rapidement des milliers de géométries complexes avec un minimum de déchets de matériaux. L"usinage est généralement réservé comme opération secondaire pour atteindre des tolérances serrées sur les surfaces de contact spécifiques d"une pièce moulée.
R : La porosité provient de deux sources distinctes : les gaz piégés et le retrait de solidification. La porosité du gaz se produit lorsque l"aluminium fondu absorbe l"hydrogène de l"humidité ambiante ou emprisonne l"air lors d"un versement turbulent. La porosité par retrait se produit lorsque des poches isolées de métal liquide manquent de matière première lorsqu"elles refroidissent et se contractent. Les fonderies préviennent ces défauts en utilisant un équipement de dégazage rotatif, en concevant des systèmes de déclenchement à flux laminaire et en plaçant stratégiquement des refroidisseurs métalliques dans le moule pour forcer une solidification directionnelle.
R : Les alliages fortement alliés au silicium et au magnésium offrent les plus hauts niveaux de durabilité environnementale. Des matériaux comme le ZL102 et l’A356 sont des normes industrielles pour leurs caractéristiques naturelles anti-oxyde. La composition chimique spécifique de ces alliages empêche une oxydation profonde, ce qui en fait le choix principal pour la quincaillerie marine, les composants architecturaux exposés et les extérieurs automobiles soumis aux sels de déneigement et à une humidité constante.
