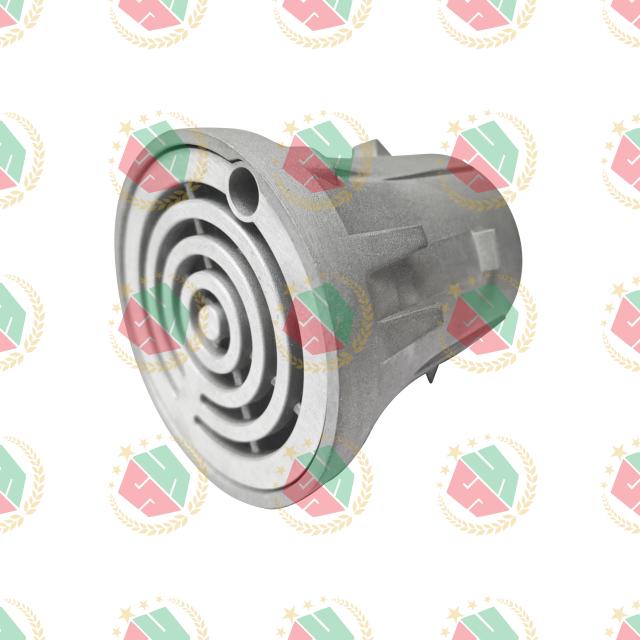

La transition d'un composant du prototype à la production en grand volume nécessite le strict respect des principes métallurgiques et de fabrication pour éviter les pannes d'outillage catastrophiques et les dépassements de coûts. La sélection d'une méthode de coulée incorrecte, la négligence de la conception pour la fabricabilité (DFM) ou une mauvaise compréhension des réalités métallurgiques de l'aluminium entraînent des taux de rebut élevés, une porosité, une instabilité dimensionnelle et des délais de mise sur le marché retardés. L’usinage de géométries complexes à partir de billettes solides gaspille du matériau et consomme des heures machine excessives. L'aluminium et ses alliages possèdent un point de fusion relativement bas et une fluidité exceptionnellement élevée. Cela rend le processus de moulage de l'aluminium idéal pour réaliser des pièces complexes en forme de filet qui seraient impossibles à usiner efficacement. Une analyse systématique et technique de ce flux de travail fournit aux équipes d'approvisionnement et d'ingénierie le cadre nécessaire pour évaluer les capacités de la fonderie. Vous devez aligner les méthodes de fabrication sur les contraintes du projet pour garantir la viabilité des composants.
DFM dicte l"économie : jusqu"à 80 % de l"intégrité structurelle et du coût unitaire final d"un composant sont verrouillés lors des phases initiales de conception de l"outillage, de création de modèles et de simulation du flux de moule.
Le contrôle du processus est essentiel : une régulation stricte des températures de fusion, du dégazage et de la vitesse de coulée est nécessaire pour atténuer les risques inhérents tels que la porosité de l"hydrogène gazeux et les défauts de retrait.
La méthode doit correspondre au volume : le choix entre la matrice, le moule permanent et le moulage au sable doit être motivé par une évaluation rigide du capital d"outillage initial par rapport aux coûts de production par pièce.
Exigences post-coulée : Les pièces moulées brutes répondent rarement aux exigences de tolérance finale ; les opérations secondaires comme l"usinage CNC et le traitement thermique T6 sont obligatoires pour les applications hautes performances.
Établissez des critères de réussite de base basés sur les exigences de charge, la résistance à la traction, la conductivité thermique et l"exposition environnementale. Les composants fonctionnant dans des environnements marins ou industriels difficiles sont confrontés à de graves risques de corrosion galvanique. Ces environnements exigent des alliages chimiques spécifiques à faible teneur en cuivre pour survivre à une exposition à long terme. Les équipes d"ingénierie doivent évaluer la limite d"élasticité et les pourcentages d"allongement requis avant de sélectionner un matériau. Vous mappez des alliages d’aluminium spécifiques directement à ces exigences mécaniques. Sachez que la sélection de l"alliage restreint les méthodes de coulée disponibles.
Par exemple, l’A380 offre une excellente fluidité et étanchéité à la pression. Cela en fait la norme pour les applications à haute pression, mais ses performances sont médiocres dans les moules à sable alimentés par gravité. A l’inverse, l’A356 offre un allongement exceptionnel et répond bien au traitement thermique. Nous utilisons largement l"A356 pour les applications de moules structurels permanents où la défaillance n"est pas une option.
Alliage d"aluminium | Éléments d"alliage primaires | Meilleure méthode de casting | Caractéristiques clés |
|---|---|---|---|
A380 | Silicium, Cuivre | Haute pression Moulage sous pression | Excellente fluidité, bonne étanchéité à la pression, mauvaise réponse à l"anodisation. |
A356 | Silicium, magnésium | Moule permanent / Sable | Haute résistance, excellente résistance à la corrosion, traitable thermiquement (T6). |
319 | Silicium, Cuivre | Sable / Moule Permanent | Bonne coulabilité, excellente usinabilité, résistance modérée. |
B390 | Haute teneur en silicium | Moulage sous pression | Résistance à l"usure exceptionnelle, faible ductilité, difficile à usiner. |
Analysez le seuil de rentabilité entre les coûts d’outillage initiaux élevés et les coûts par pièce inférieurs. Les matrices en acier trempé nécessitent un investissement initial important, un temps d"usinage important et des traitements thermiques rigoureux. Vous devez établir des seuils de volume de production pour justifier la transition du moulage au sable à faible volume vers des systèmes automatisés à haut volume. Les faibles volumes de production justifient rarement les dépenses liées à un outillage en acier complexe. Les processus de moules consommables restent plus viables pour les petites séries. Les volumes élevés exigent des temps de cycle rapides pour amortir efficacement les dépenses d’outillage sur des dizaines de milliers d’unités. Le calcul de la courbe d’amortissement au début du cycle de vie du projet évite les dépassements budgétaires catastrophiques. Il aligne la stratégie de fabrication sur la demande réelle du marché.
1 à 1 000 unités : utilisez le moulage au sable ou le moulage à modèle perdu. Les coûts d'outillage sont minimes et reposent sur des modèles en bois ou en plastique.
1 000 à 10 000 unités : Transition vers le moulage en moule permanent. Les moules en fonte ou en acier offrent de meilleurs états de surface et des tolérances plus strictes sans le coût extrême des matrices haute pression.
Plus de 10 000 unités : implémentez la haute pression moulage sous pression. Le coût initial énorme des matrices en acier à outils H13 est compensé par les temps de cycle mesurés en secondes.
Évaluez la géométrie des composants pour la coulabilité pendant la phase de conception initiale. Concentrez-vous sur la mise en œuvre d’angles de dépouille adéquats. Nous spécifions généralement entre un et trois degrés de dépouille sur les murs extérieurs pour permettre une éjection propre de la cavité du moule. Les murs intérieurs nécessitent souvent un tirage légèrement plus important en raison du retrait de l"aluminium sur le noyau à mesure qu"il refroidit. Maintenir des épaisseurs de paroi uniformes dans toute la pièce. Les sections épaisses et isolées créent des points chauds qui conduisent directement à des vides de retrait. Éliminez les coins internes pointus en ajoutant des congés généreux. Un rayon de congé minimum de 0,125 pouces réduit les concentrations de contraintes sévères pendant la phase de solidification rapide. Utilisez un logiciel avancé de simulation thermique et de flux de moule pour prévoir avec précision les taux de refroidissement. Ce logiciel aide les ingénieurs à identifier les zones de retrait potentielles avant de couper de l"acier. Les données de simulation déterminent la conception de systèmes de portes et de colonnes montantes optimaux. Il garantit que le métal en fusion atteint chaque extrémité de la cavité avant de geler.
Sélectionnez les matériaux de moule en fonction du processus choisi et du cycle de vie de production prévu. Utilisez de l'acier à outils H13 de qualité supérieure pour les applications à haute pression afin de résister aux chocs thermiques et aux pressions d'injection extrêmes. Utilisez du sable de silice mélangé à des liants chimiques pour les moules en sable jetables. Développez des modèles physiques précis pour former la cavité extérieure du moule. Vous devez tenir compte du taux de retrait volumétrique spécifique de l'alliage d'aluminium sélectionné, qui est généralement d'environ 5/32 de pouce par pied. Cette phase de création de forme dicte la précision dimensionnelle de base de la pièce finale. Concevez et intégrez des noyaux de sable consommables pour des géométries internes complexes. Des cavités creuses et des contre-dépouilles internes sont souvent nécessaires pour les composants spécialisés. Par exemple, la fabrication d'un siphon de sol en aluminium sur mesure nécessite un placement précis du noyau pour former la géométrie interne du siphon.
Calculez le mélange de charges précis des matières premières pour atteindre la chimie métallurgique cible. Combinez des lingots d"aluminium de première qualité, des déchets de fabrication propres et des agents d"alliage spécifiques comme le silicium, le cuivre ou le magnésium. Ces durcisseurs dictent les propriétés mécaniques finales et la fluidité de la masse fondue. Amener le four à la température de coulée optimale. Nous maintenons généralement la masse fondue entre 1 200°F et 1 400°F, selon la qualité d"alliage spécifique. Exécuter des protocoles de dégazage rigoureux à l’aide de turbines rotatives. Ces appareils injectent de l"argon ou de l"azote gazeux directement dans la masse fondue. Les bulles de gaz montantes capturent l’hydrogène dissous et le transportent vers la surface. Mettez en œuvre des procédures de fluxage strictes pour séparer les impuretés d’oxyde et les scories du métal fondu propre. Écumez soigneusement la surface pour garantir une coulée de haute qualité.
Comparez les mécanismes de versement alimentés par gravité aux systèmes d'injection hautement pressurisés. Les systèmes par gravité utilisent des poches automatisées pour transférer le métal dans la chambre de remplissage. Ils comptent sur le poids naturel du métal pour combler le vide. Les systèmes sous pression sont fondamentaux pour le processus de coulée d’aluminium dans des environnements à volume élevé. Ils utilisent des configurations de chambre froide dans lesquelles un piston hydraulique force le métal dans la matrice à des vitesses extrêmes, dépassant souvent 100 pouces par seconde. Mettez en œuvre une régulation minutieuse et temporelle de la pression dans toutes les méthodes. Les systèmes de moulage permanent à basse pression y parviennent en pressurisant la chambre du four directement au-dessus de la surface du métal en fusion. Cela pousse le fluide vers le haut dans le moule. Contrôlez méticuleusement la vitesse d’injection pour garantir que tout l’intérieur du moule est complètement rempli tout en minimisant les turbulences et le piégeage d’air.
Gérez les gradients thermiques au sein du moule pour favoriser la solidification directionnelle. La coulée doit geler progressivement des sections les plus fines vers les sections les plus épaisses. Cette congélation directionnelle extrait le métal en fusion des colonnes montantes stratégiquement placées. Les colonnes montantes compensent le retrait volumétrique naturel lorsque l"aluminium passe du liquide au solide. Utilisez des canaux de refroidissement localisés dans des moules en acier permanents. Nous pompons de l"eau ou de l"huile thermique à travers ces conduites pour accélérer le gel dans des sections transversales massives. Exécutez des protocoles d"éjection automatisés ou manuels précisément une fois que la pièce atteint la rigidité structurelle. Utilisez des broches d"éjection stratégiquement placées pour pousser simultanément la pièce hors de la cavité. Un placement correct des broches supprime la pièce sans provoquer de distorsion dimensionnelle, de flexion ou de grippage de la surface.
Retirez l'excédent de matériau mécaniquement à l'aide de matrices de finition, de scies à ruban ou de routeurs CNC. Cette phase de clôture comprend la découpe des portes, des glissières, des contremarches et de toute bavure de ligne de joint qui s'est infiltrée entre les moitiés du moule. Appliquer des techniques de finition de surface adaptées à l'environnement d'utilisation finale. Le grenaillage crée une texture mate uniforme. Le revêtement en poudre ou l’anodisation offre une protection environnementale robuste. Une finition appropriée permet d'obtenir l'esthétique et la résistance à la corrosion requises pour les pièces architecturales exposées, comme un couvercle de siphon de sol en aluminium . Exécuter un traitement thermique pour manipuler la microstructure. Le traitement thermique T6 consiste à mettre en solution la pièce à haute température, à la tremper rapidement dans l'eau et à la faire vieillir artificiellement. Cela maximise la limite d'élasticité et la dureté de surface du composant final.
La haute pression moulage sous pression est optimale pour les séries de production à grand volume dépassant 10 000 unités par an. Il excelle dans la production de parois exceptionnellement fines, de détails complexes et de tolérances dimensionnelles serrées dès la sortie du moule. Le principal compromis implique le capital d’outillage initial le plus élevé. Vous avez besoin de matrices massives en acier trempé pour résister à des pressions d"injection pouvant atteindre 10 000 PSI. Les pièces produites via cette méthode sont très sensibles à la porosité interne des gaz provoquée par un remplissage turbulent. Cette porosité inhérente rend les composants moulés sous pression standard généralement inadaptés au traitement thermique T6. Le gaz piégé se dilate et fait des cloques sur la surface pendant le traitement thermique.
Le moulage en moule permanent est idéal pour la production de volumes moyens nécessitant des microstructures denses et très solides et une excellente étanchéité à la pression. Le remplissage plus lent, par gravité ou à basse pression, minimise les turbulences. Cela réduit considérablement les gaz piégés. Nous utilisons fréquemment cette méthode pour fabriquer des composants d’infrastructure critiques, tels qu’une bride en fonte d’aluminium conçue pour les systèmes de transfert de fluides à haute contrainte. Les compromis incluent des coûts d'outillage modérés et des temps de cycle nettement plus lents par rapport aux systèmes haute pression. Le processus est également limité à des géométries extérieures plus simples, à moins que des noyaux de sable consommables ne soient intégrés. L'utilisation de noyaux de sable crée une configuration de moule semi-permanente pour les cavités internes complexes.
Le moulage au sable offre la barrière à l’entrée la plus faible en termes de coûts d’outillage. Il utilise des modèles peu coûteux en bois, en plastique ou en aluminium usiné. Il est hautement évolutif pour les petites séries, les composants industriels massifs ou les géométries très complexes qui ne peuvent pas être éjectées des matrices en acier rigides. Le moulage de précision utilise des modèles de cire remplaçables recouverts de céramique, offrant des détails supérieurs pour les formes complexes. Les principaux compromis pour le moulage au sable incluent une finition de surface plus rugueuse. Cela nécessite souvent un usinage secondaire important. Les taux de production sont nettement plus lents. La précision dimensionnelle globale est inférieure en raison de la nature changeante du moule en sable pendant le coulage et la solidification.
Méthode de coulée | Volume de production idéal | Coût initial de l"outillage | Qualité de finition de surface | Risque de porosité interne |
|---|---|---|---|---|
Haute pression Moulage sous pression | 10 000+ unités | Très élevé (acier trempé) | Excellent (lisse) | Élevé (remplissage turbulent) |
Moule permanent (gravité) | 1 000 à 10 000 unités | Modéré (fonte/acier) | Bien | Faible (remplissage laminaire) |
Coulée de sable | 1 à 1 000 unités | Faible (modèles bois/aluminium) | Mauvais (nécessite un usinage) | Modéré (humidité/gaz) |
Les gaz piégés et les films d"oxyde compromettent gravement l"intégrité mécanique de la pièce moulée. Ils conduisent directement à une rupture prématurée par fatigue. La porosité du gaz apparaît sous la forme de bulles rondes et lisses sur une surface usinée. La porosité de retrait se manifeste par des vides irréguliers et irréguliers. Exigez des contrôles stricts de la température de fusion pour éviter la surchauffe. Les températures élevées augmentent de façon exponentielle l’absorption d’hydrogène dans l’aluminium liquide. Appliquez un dégazage rotatif de routine pour extraire l’hydrogène de la fonte avant de la verser. Utilisez des technologies assistées par vide dans des environnements à haute pression pour évacuer l’air de la cavité de la matrice quelques millisecondes seulement avant l’injection. Implémentez des filtres en mousse céramique dans le système de portail. Ces filtres capturent les inclusions d"oxyde dur avant qu"elles ne pénètrent dans la cavité de la pièce principale.
La déformation, la déformation ou les vides internes sont causés par des vitesses de refroidissement inégales et une alimentation inadéquate pendant la transition critique liquide-solide. Les sections transversales épaisses refroidissent plus lentement que les parois minces. Cela crée des contraintes internes qui tirent la pièce hors tolérance. Exiger des fonderies qu’elles fournissent une modélisation thermique prédictive pendant la phase DFM pour identifier ces zones problématiques. Utilisez des canaux de refroidissement localisés du moule, souvent appelés blocs de refroidissement, pour forcer une solidification rapide dans des sections massives. Appliquez la règle de Chvorinov lors de la conception des contremarches. Assurez-vous que la colonne montante reste liquide plus longtemps que la section de coulée qu’elle est conçue pour alimenter. Cela attire le métal liquide dans la zone de retrait, éliminant ainsi les vides.
Des retards dans les projets se produisent fréquemment en raison du délai moyen de 8 à 16 semaines requis pour usiner, durcir et valider des outils en acier complexes. Les modifications d"outillage après la coupe de l"acier sont coûteuses et prennent du temps. Mettez en œuvre une approche de prototypage par étapes pour atténuer entièrement ce risque. Utilisez des moules en sable imprimés en 3D pour couler des prototypes physiques dans l"alliage de production exact. Cela permet aux équipes d"ingénierie de valider la conception, de tester les propriétés mécaniques et de confirmer les ajustements de l"assemblage avant d"engager des capitaux dans un outillage permanent en acier. Établissez des jalons clairs pour les phases de validation des échantillons T0 (premier outil), T1 et T2. Cela permet de respecter le calendrier du projet et de responsabiliser la fonderie.
Défaut commun | Identifiant visuel | Cause première | Action Corrective |
|---|---|---|---|
Porosité du gaz | Vides lisses et sphériques. | Hydrogène dissous dans la masse fondue. | Augmentez le temps de dégazage rotatif ; température de fusion inférieure. |
Vides de retrait | Cavités dentelées et irrégulières. | Alimentation inadéquate lors de la solidification. | Refonte des contremarches ; ajoutez des blocs réfrigérants aux sections épaisses. |
Fermetures à froid | Lignes ou fissures distinctes à la surface. | Le métal gèle avant que le moule ne soit complètement rempli. | Augmenter la température de coulée ; optimiser la vitesse de déclenchement. |
Inclusions | Taches dures et sombres dans la matrice métallique. | Oxydes ou crasses entrant dans le moule. | Mettre en place des filtres en mousse céramique ; améliorer l"écrémage du four. |
Un moulage d’aluminium réussi n’est pas un achat de marchandise. Il s"agit d"un processus hautement technique dans lequel l"alignement de la géométrie des composants, la sélection des alliages et la méthodologie de moulage dictent la viabilité du projet. Donnez la priorité aux partenaires de fabrication qui offrent des services DFM internes et transparents. Ils doivent utiliser une simulation avancée de flux de moule et maintenir des normes d’essais métallurgiques rigoureuses et documentées. À l’avenir, exécutez les étapes suivantes pour assurer le succès du projet :
Compilez les fichiers CAO existants et définissez explicitement les zones de tolérance critiques et les surfaces de contact.
Définir les besoins annuels en volume pour affiner la méthode de coulée la plus économiquement viable.
Demandez un audit DFM préliminaire aux fonderies présélectionnées pour identifier rapidement les risques liés à la géométrie.
Obtenez une répartition détaillée des coûts d’outillage, y compris les remplacements de noyaux et les calendriers de maintenance.
Validez les conceptions initiales à l’aide de prototypage rapide ou de moules en sable imprimés en 3D avant de couper l’acier permanent.
R : L"aluminium offre un point de fusion relativement bas et une excellente fluidité, ce qui lui permet de remplir facilement des cavités de moules complexes. Il offre un rapport résistance/poids élevé, une excellente conductivité thermique et une résistance naturelle à la corrosion. Ces propriétés matérielles inhérentes le rendent très polyvalent pour les applications automobiles, aérospatiales et industrielles nécessitant des composants légers et durables.
R : Le moulage au sable est généralement la méthode la plus rentable pour les tirages à faible volume. L"outillage repose sur des matériaux peu coûteux comme le bois, le plastique ou des modèles en aluminium usiné plutôt que sur des matrices en acier trempé. Cela réduit considérablement les besoins en capital initial, ce qui le rend idéal pour les prototypes, les pièces massives et les petits lots de production.
R : La conception des outils détermine exactement la manière dont le métal en fusion s"écoule et se refroidit. Des portes et des colonnes montantes appropriées empêchent les turbulences et éliminent les vides de retrait. La création précise d"un modèle tient compte du taux de retrait volumétrique spécifique de l"alliage, garantissant que la pièce moulée finale répond à des tolérances dimensionnelles précises après solidification complète.
R : La porosité est causée par l"hydrogène gazeux emprisonné, l"humidité dans les moules en sable ou l"air entraîné lors d"un coulage turbulent. Les fonderies l"empêchent en dégazant le métal en fusion avec de l"argon ou de l"azote. Ils optimisent également la conception des portes pour garantir un écoulement laminaire et utilisent des systèmes assistés par vide pour évacuer l"air des filières rigides.
R : Les pièces moulées brutes ne peuvent pas correspondre aux tolérances ultra-serrées de l’usinage CNC. Alors que la haute pression moulage sous pression permet d"obtenir d"excellentes formes proches de la valeur nette, les surfaces de contact critiques, les trous filetés et les ajustements précis des roulements nécessitent toujours des opérations d"usinage CNC secondaires pour répondre aux spécifications techniques finales.
R : Les délais de livraison varient considérablement en fonction du processus choisi. Les modèles de moulage au sable peuvent être produits en 2 à 4 semaines. Les matrices complexes en acier trempé pour haute pression moulage sous pression nécessitent généralement 8 à 16 semaines pour la conception, l"usinage CNC, le traitement thermique et la validation initiale de l"échantillon.
R : L"A356 est très apprécié pour son excellente combinaison de résistance, de ductilité et de résistance à la corrosion, en particulier lorsqu"il est soumis au traitement thermique T6. Il est largement utilisé dans les composants structurels automobiles, la quincaillerie marine et les systèmes de manutention de fluides étanches à la pression.
