Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2026-06-15 origine:Propulsé
Les ingénieurs sont confrontés à une tension persistante dans les ateliers de fabrication : obtenir les propriétés mécaniques exceptionnelles d"un composant forgé tout en conservant la flexibilité géométrique d"une pièce moulée. Le forgeage traditionnel offre une résistance massive et une intégrité structurelle. Cependant, il a beaucoup de mal à composer avec des géométries complexes. Cette limitation oblige à un usinage secondaire important, génère un gaspillage de matière important et allonge les délais de production. Lorsqu’un composant nécessite à la fois une résistance élevée et une conception complexe, les méthodes conventionnelles imposent un compromis difficile.
Squeeze Casting agit comme une solution hybride directe. Il fusionne la métallurgie de haute intégrité du forgeage avec la liberté de conception de moulage sous pression. Souvent appelé forgeage de métal liquide, ce processus comble le fossé de la fabrication. Vous bénéficiez de capacités de forme proches de la valeur nette ainsi que d'une intégrité mécanique qui rivalise avec le forgeage traditionnel. En appliquant une pression élevée et soutenue pendant la solidification, cette méthode élimine les défauts de coulée courants. Nous expliquerons comment ce processus fonctionne dans l'atelier et pourquoi il remplace les pièces forgées dans les applications à fortes contraintes.
Le moulage par compression élimine les gaz et la porosité de retrait grâce à la solidification à haute pression, obtenant ainsi des propriétés mécaniques comparables à celles des composants forgés.
Le processus réduit considérablement les opérations d’usinage secondaire en produisant des pièces de forme proche du résultat avec des géométries complexes impossibles à forger.
Les composants produits par moulage sous pression sont entièrement compatibles avec un traitement thermique avancé, ce qui les rend idéaux pour les applications à contraintes élevées.
Bien que les coûts d"outillage initiaux puissent être plus élevés que ceux du moulage par gravité, le coût total par pièce diminue à grande échelle en raison de la réduction des déchets de matériaux et des exigences d"usinage moindres.
Les composants soumis à de fortes contraintes exigent le strict respect de critères de performance spécifiques. Les pièces telles que les fusées d"essieu automobiles ou les supports aérospatiaux nécessitent une limite d"élasticité élevée, une résistance supérieure à la fatigue, une excellente ductilité et des tolérances dimensionnelles serrées. Le forgeage traditionnel répond à ces exigences grâce à la déformation à l"état solide. Une presse massive force le métal solide et chauffé dans une matrice. Cela aligne la structure du grain mais limite considérablement la complexité de la forme. Vous ne pouvez pas forger de cavités internes profondes ou de sangles fines et complexes. Le moulage par compression utilise la solidification à l"état liquide sous pression pour atteindre des objectifs mécaniques similaires tout en permettant des conceptions de pièces complexes.

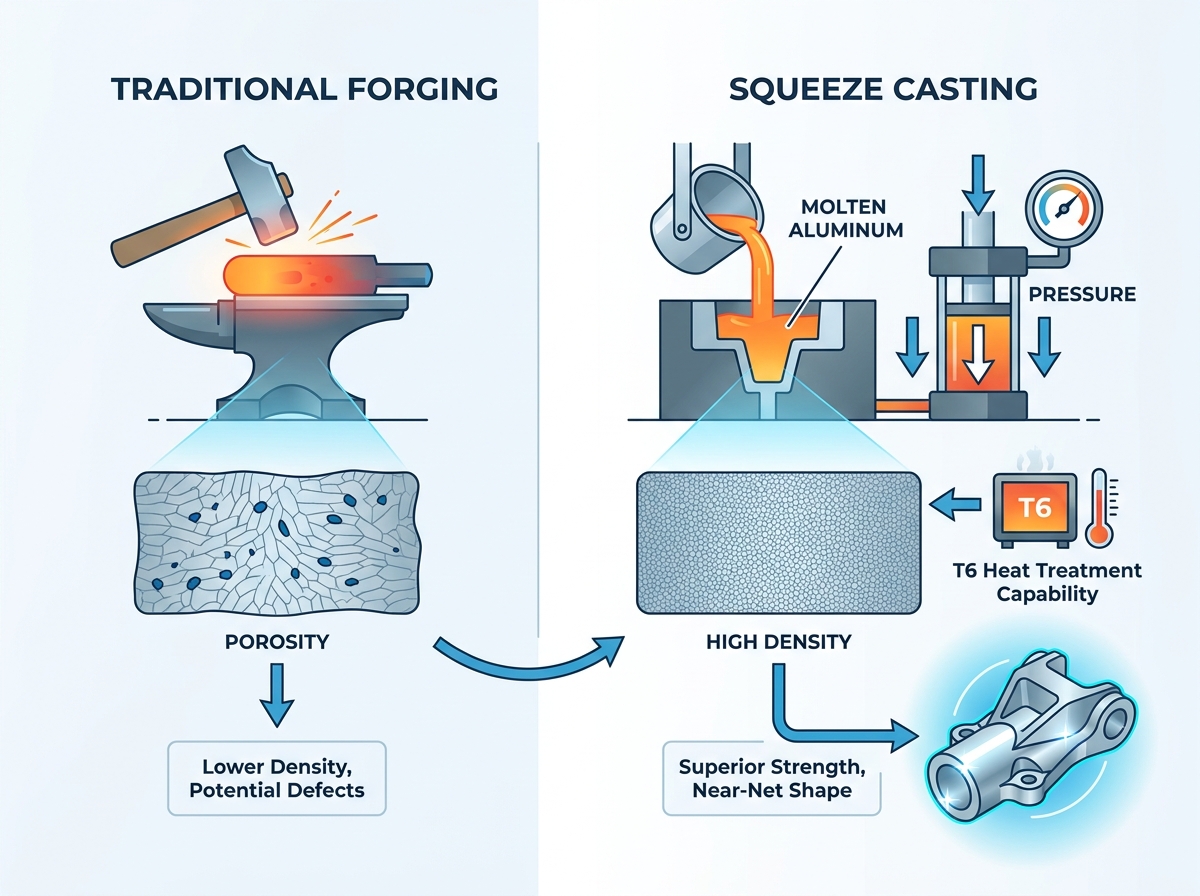

Les mécanismes du squeeze casting diffèrent fondamentalement des méthodes conventionnelles. Nous classons généralement le processus en deux types principaux sur le site de production.
Coulée directe par compression : le métal liquide est versé dans la moitié inférieure d’une matrice chauffée. Le vérin de la presse ferme ensuite la matrice, appliquant une pression directement sur toute la surface du métal liquide au fur et à mesure de sa solidification. Cela fonctionne de manière similaire au forgeage en matrice fermée, mais commence avec un matériau fondu.
Coulée par compression indirecte : le métal est injecté dans la cavité de la matrice via un système d'injection sous haute pression. Cela ressemble à la haute pression moulage sous pression (HPDC). Cependant, le moulage par compression indirecte utilise une vitesse de remplissage laminaire beaucoup plus lente. Le remplissage lent empêche l'emprisonnement d'air et une pression massive est appliquée pendant la phase finale de solidification.
L’avantage distinct de ce forgeage liquide réside dans sa formation microstructurale. L"application d"une pression élevée et soutenue (souvent entre 50 et 150 MPa) pendant la phase de refroidissement modifie la dynamique de solidification. Il empêche les modèles de croissance dendritique typiques des moulage sous pression conventionnels. La pression force le métal dans chaque crevasse de la matrice et alimente le retrait lorsque le métal passe du liquide au solide. Il en résulte une structure dense et uniforme capable de résister à des charges opérationnelles extrêmes.
Caractéristique du processus | Forgeage traditionnel | Coulée de compression |
|---|---|---|
État de départ | Solide (billet chauffé) | Liquide (métal fondu) |
Complexité géométrique | Bas à moyen | Élevé (forme proche du net) |
Niveau de porosité | Zéro | Zéro |
Usinage secondaire | Extensif | Minimal |
Structure des grains | Directionnel | Isotrope (équiaxé) |
L’un des avantages les plus importants du moulage par compression est sa capacité à s’adapter à la complexité géométrique. Le processus forme facilement des contre-dépouilles, des parois minces et des cavités internes complexes. Le forgeage traditionnel ne peut pas réaliser ces caractéristiques complexes sans un usinage CNC approfondi. Si vous forgez un bloc solide, vous devez éliminer l"excédent de matériau pour créer la forme finale. Cela ajoute énormément de temps et de travail à la production.
Un contrôle dimensionnel précis est un autre avantage essentiel. Le processus permet d"obtenir des tolérances serrées et des finitions de surface propres directement à partir du moule. Nous voyons régulièrement des pièces sortir de la matrice ne nécessitant que des opérations mineures de surfaçage ou de perçage. Cette capacité dépasse systématiquement les limites dimensionnelles brutes du forgeage traditionnel.
Le rendement des matériaux s"améliore considérablement avec une production de formes quasi nette. Le ratio buy-to-fly mesure le poids de la matière première achetée par rapport au poids de la pièce finie finale. Les ébauches de forgeage ont souvent un ratio achat-vol épouvantable, parfois de 5 : 1 ou pire. Les pièces moulées par compression atteignent souvent des ratios plus proches de 1,2:1. En éliminant les étapes d"usinage secondaires et tertiaires, les fabricants bénéficient d"une réduction substantielle des temps de cycle. Vous déplacez les pièces de la fonderie à l’assemblage beaucoup plus rapidement.
La dynamique de solidification du squeeze casting assure une solidité interne exceptionnelle. La solidification assistée par pression minimise à la fois la porosité des gaz et les cavités de retrait. Ce sont des points de défaillance courants dans les moulage sous pression à gravité standard ou à haute pression. La pression continue alimente le métal en fusion dans les zones de rétrécissement à mesure que la pièce refroidit. Il élimine littéralement les vides de l"existence.
Lorsque l"on compare la structure des grains, le forgeage repose sur le flux directionnel des grains. Cela fournit de la force principalement selon des axes spécifiques. Si une charge heurte la pièce forgée à contre-courant, celle-ci peut tomber en panne prématurément. Le moulage par compression produit une structure de grain fine, isotrope et équiaxe. Le refroidissement rapide sous pression crée de petits grains uniformes. Cette microstructure uniforme offre une résistance constante dans toutes les directions.
Cette microstructure fine se traduit directement par une résistance supérieure à la fatigue. Les données de terrain montrent que la nature isotrope des pièces moulées par compression offre une excellente ténacité et durée de vie à la fatigue dans les applications de charges cycliques. Les composants résistent efficacement à la propagation des fissures. Nous utilisons ce procédé pour les bras de commande de suspension spécifiquement parce qu"ils doivent survivre à des millions de cycles de vibration sans tomber en panne.
La haute pression conventionnelle moulage sous pression fait face à une énorme barrière de traitement thermique. HPDC injecte du métal à grande vitesse, emprisonnant l"air et le lubrifiant à l"intérieur du métal. Si vous placez une pièce HPDC standard dans un four de traitement thermique, les gaz piégés se dilatent. La pièce va se cloquer, se déformer ou exploser littéralement. Cette limitation empêche les pièces moulées sous pression standard d’atteindre leur plein potentiel de résistance.
La nature sans porosité du processus de moulage par compression permet un traitement thermique complet et un vieillissement artificiel. L'utilisation des services de moulage par compression avec traitement thermique T6 maximise le rendement et la résistance à la traction ultime. L'absence de vides internes garantit que le composant reste dimensionnellement stable pendant le traitement à haute température. Nous chauffons les pièces pour dissoudre les éléments d’alliage, les trempons rapidement, puis les vieillissons artificiellement pour précipiter les phases de renforcement.
Atteindre la parité des performances avec des équivalents forgés devient possible grâce à cette compatibilité de traitement thermique. Les pièces moulées par compression traitées au T6 présentent des propriétés mécaniques qui rivalisent étroitement avec les composants forgés. Les ingénieurs bénéficient d"une alternative viable pour les applications à contraintes élevées sans sacrifier la flexibilité de conception.
Le moulage par compression offre une sélection d"alliages plus large par rapport aux alliages forgeables limités disponibles. Le forgeage nécessite des matériaux présentant une ductilité élevée à des températures élevées. Le moulage par compression s"adapte à une large gamme de métaux coulables. Cela inclut les options ferreuses et non ferreuses comme les alliages d’aluminium, de magnésium et de cuivre. Vous pouvez sélectionner des matériaux en fonction d"exigences de performances spécifiques plutôt que de contraintes de fabrication.
La capacité spécifique de moulage par compression de l'aluminium se concentre sur les alliages tels que les équivalents A356, A380 et 6061. Ces matériaux fonctionnent exceptionnellement bien sous une pression soutenue. Le procédé améliore considérablement les propriétés mécaniques de ces alliages d’aluminium. L'A356, par exemple, atteint un allongement et une limite d'élasticité remarquables lorsqu'il est coulé par compression et traité T6.
Le moulage par compression à haute pression facilite également la fabrication de composites à matrice métallique (MMC). La pression améliore l"infiltration et la mouillabilité des fibres ou des particules de renfort au sein de la matrice métallique. On peut injecter de l"aluminium fondu dans une préforme de fibres céramiques. La pression force le métal dans les espaces microscopiques entre les fibres. De plus, le moulage par compression en aluminium joue un rôle crucial dans les initiatives de réduction de poids. Il remplace les composants en acier forgé plus lourds dans les applications automobiles et aérospatiales pour améliorer le rendement énergétique.
L’analyse de l’amortissement des outillages est essentielle pour comparer ces processus. Les coûts initiaux de matrice et d’équipement pour le moulage par compression peuvent être plus élevés que ceux du moulage par gravité standard. Les matrices doivent résister à des pressions massives et à des chocs thermiques. Ils nécessitent un acier à outils H13 de qualité supérieure et des canaux de gestion thermique complexes. Cependant, comparé aux coûts combinés des matrices de forgeage et des montages d"usinage secondaires nécessaires, l"investissement s"équilibre favorablement pour les pièces complexes.
Pour la fabrication en volume, l’utilisation de services spécialisés de moulage par compression haute densité offre une excellente évolutivité. Les séries de production automatisées de 10 000 unités ou plus bénéficient grandement du processus rationalisé. Une seule cellule automatisée peut couler, presser, extraire et tremper les pièces en continu. Cela contraste fortement avec la nature laborieuse du forgeage en plusieurs étapes. Le forgeage nécessite souvent de chauffer des billettes, de multiples frappes progressives, un détourage et un usinage CNC approfondi.
L’évaluation de l’impact économique global nécessite de regarder au-delà de l’outillage initial. Les économies de matières premières jouent un rôle majeur. Vous achetez moins de métal parce que vous usinez moins. La réduction du temps d"usinage libère la capacité CNC pour d"autres projets. La durée de vie prolongée des outils pour les opérations de finition permet d"économiser de l"argent sur les plaquettes en carbure. Une consommation d"énergie plus faible par pièce finie contribue à un modèle de production hautement compétitif à grande échelle.
Les fabricants doivent s’attaquer directement à l’usure des outils et à la fatigue thermique. La réalité de la dégradation de la durée de vie des matrices due à une pression élevée et à un choc thermique nécessite des stratégies d"atténuation proactives. Le métal en fusion frappe la matrice, provoquant une expansion rapide. La pièce est extraite et le jet refroidit la surface, provoquant une contraction rapide. Ce cycle thermique conduit à des contrôles thermiques et à des fissures. La mise en œuvre de revêtements avancés et de systèmes de gestion thermique robustes contribue à prolonger la durée de vie des outils. Nous utilisons des canaux de refroidissement conformes pour gérer avec précision les températures des matrices.
Des limites de conception existent et doivent être reconnues. Les ingénieurs sont confrontés à des contraintes telles que la gestion des variations d’épaisseur des sections. Vous ne pouvez pas avoir des sections massives et épaisses immédiatement adjacentes à des parois minces comme du papier sans risquer des défauts de retrait, même sous pression. L"intégration d"angles de dépouille spécifiques est également nécessaire pour éjecter la pièce de la matrice. Ces exigences diffèrent de la haute pression standard moulage sous pression et nécessitent une optimisation minutieuse de la conception des pièces.
Des exigences strictes en matière de contrôle de qualité ne sont pas négociables en fonderie. Le maintien de propriétés mécaniques constantes exige des contrôles de processus rigoureux. La surveillance de la température de fusion, du calage de la pression et de la lubrification de la matrice garantit que chaque composant répond aux spécifications requises. Si la pression est appliquée une fraction de seconde trop tard, le métal commence à se solidifier sans compression, entraînant une porosité. Nous utilisons des capteurs automatisés et une surveillance en temps réel pour garantir la stabilité des processus.
Une matrice complexité/charge aide les ingénieurs à prendre des décisions éclairées. Une complexité géométrique élevée combinée à des exigences de charge moyennes à élevées favorise fortement le moulage par compression. Si vous avez besoin d"une pièce avec une sangle interne, des bossages de montage et une résistance élevée à la fatigue, le forgeage liquide est la réponse. À l’inverse, les pièces de faible complexité soumises à des charges directionnelles extrêmes peuvent toujours être les mieux adaptées au forgeage traditionnel. Une simple extrémité de biellette de direction droite peut rester un composant forgé.
Les exigences poids/résistance constituent une autre ligne directrice essentielle. Lorsque l"allègement est une directive principale du projet, la possibilité d"utiliser des alliages d"aluminium à haute résistance dans des formes complexes et optimisées en termes de poids rend le moulage par compression très attractif. Il permet une réduction de matière là où les contraintes sont faibles. Vous pouvez concevoir des poches et des nervures dans le moulage. Le forgeage ne peut pas facilement intégrer ces caractéristiques d"économie de poids sans un usinage coûteux.
La consolidation de la chaîne d’approvisionnement offre des avantages logistiques significatifs. Le passage à un processus de forme quasi-net simplifie la gestion des fournisseurs. Cela réduit le besoin de coordination entre des partenaires distincts de moulage, de forgeage et d’usinage. Vous recevez une pièce presque prête à être assemblée directement de la fonderie. Cela rationalise les achats, réduit les coûts d’expédition entre les installations et raccourcit les délais de livraison globaux.
Auditez votre inventaire actuel de composants forgés pour identifier les pièces nécessitant un usinage CNC secondaire approfondi.
Calculez le ratio achat-vol de vos pièces forgées les plus lourdes pour déterminer les économies potentielles de matières premières.
Repensez un composant complexe et soumis à de fortes contraintes spécifiquement pour le forgeage liquide afin d"éliminer le poids inutile.
Associez-vous à une fonderie spécialisée pour exécuter un lot de prototypes et valider les propriétés mécaniques par des tests destructifs.
R : Les pièces moulées sous pression traitées T6 approchent 90 à 95 % de la limite d"élasticité des équivalents forgés, en fonction de l"alliage spécifique utilisé. La solidification à haute pression élimine la porosité, permettant au matériau d"atteindre des propriétés mécaniques proches du forgeage tout en conservant une structure de grain isotrope.
R : Oui, les pièces moulées par compression sont hautement soudables. Contrairement au moulage sous pression classique, qui contient souvent du gaz piégé qui provoque des défauts lors du soudage, la nature sans porosité du moulage par compression garantit des soudures propres et solides sans cloques.
R : Les coûts d"outillage sont plus élevés car les matrices doivent être construites à partir de matériaux robustes de première qualité pour résister aux pressions soutenues élevées et aux contraintes thermiques sévères inhérentes au processus. Les revêtements avancés et les systèmes de gestion thermique s"ajoutent également à l"investissement initial.
R : Les industries nécessitant des pièces légères et à haute résistance en bénéficient le plus. Cela inclut la fabrication automobile pour les composants de suspension, l"aérospatiale pour les supports structurels et les applications de défense où la fiabilité sous contrainte est essentielle.
R : Non, même si l"aluminium et le magnésium sont les plus courants en raison de la tendance à l"allègement, le processus est très polyvalent. Elle peut être adaptée aux alliages de cuivre, à certains alliages ferreux et à la production de composites à matrice métallique (MMC).
R : Le processus élimine la porosité en appliquant une pression élevée pendant la transition de phase liquide à solide. Cette pression soutenue alimente le métal en fusion dans les zones de retrait à mesure que la pièce refroidit et comprime les gaz dissous, empêchant ainsi la formation de vides.
R : Le moulage par compression directe applique une pression directement sur le métal dans la cavité du moule à l"aide d"un vérin de presse, similaire au forgeage. Le moulage par compression indirecte injecte le métal à travers un système d’injection à vitesse lente et contrôlée et à haute pression, empêchant ainsi le piégeage de l’air.
