La production en grand volume de composants métalliques complexes nécessite des méthodes de fabrication qui équilibrent la précision dimensionnelle, l'intégrité structurelle et l'efficacité de l'unité. La sélection d'un mauvais processus de fabrication, d'un alliage ou d'une stratégie d'outillage inappropriée entraîne une porosité inacceptable, une usure prématurée des outils et des propriétés mécaniques compromises. Ces échecs finissent par faire dérailler les délais de production et gonfler les budgets. Comprendre la mécanique exacte du cycle de l'aluminium haute pression moulage sous pression permet aux équipes d'ingénierie et d'approvisionnement d'optimiser la conception pour la fabricabilité (DFM). Il vous permet également de prévoir avec précision le retour sur investissement des outils et de sélectionner des partenaires de fabrication compétents. Ce guide détaille étape par étape le processus de chambre froide, évalue les options de matériaux critiques et fournit un cadre pour garantir une production évolutive et sans défaut. Nous examinons les comportements spécifiques des alliages, la conception des portes, la gestion thermique et les contrôles stricts des processus pendant la phase d'injection pour vous aider à construire de meilleures pièces.
Nécessité d"une chambre froide : le point de fusion élevé de l"aluminium et sa nature corrosive à l"état fondu nécessitent un processus en chambre froide moulage sous pression pour éviter la dégradation du système de pompage.
La spécificité de l"alliage détermine les performances : la sélection des matériaux dicte la viabilité de l"application ; les besoins commerciaux standard reposent sur ADC12, tandis que les environnements spécialisés nécessitent LM6 ou A356.
Compromis entre l"outillage et le coût unitaire : les dépenses d"investissement initiales élevées pour les matrices en acier trempé sont compensées par des temps de cycle rapides, une répétabilité d"un lot à l"autre et de faibles coûts par pièce pour des volumes dépassant généralement 10 000 unités.
L"atténuation des défauts est structurelle : le contrôle de la porosité et du retrait nécessite une conception précise du seuil, une gestion thermique de la filière et des contrôles stricts du processus pendant la phase d"injection.
Le cycle de fabrication commence par la préparation des matières premières. Les opérateurs chargent des lingots d’aluminium ou des déchets propres dans un four réfractaire central. Le métal absorbe la chaleur jusqu"à ce qu"il soit entièrement fondu, avec des températures généralement comprises entre 1 100 °F et 1 300 °F. La température cible exacte dépend de la formulation spécifique de l"alliage et de la fluidité requise pour le moule. La fusion en dehors de la machine de coulée primaire est une exigence stricte pour l"aluminium en raison de son comportement chimique agressif lorsqu"il est liquéfié.
Une fois fondu, le métal subit des procédures rigoureuses de dégazage et de fluxage. L"équipement de dégazage rotatif introduit des bulles de gaz inerte, généralement de l"argon ou de l"azote, dans la masse fondue. Ces bulles captent l"hydrogène dissous et le transportent vers la surface. Les opérateurs écument ensuite les scories résultantes par le haut. L’hydrogène gazeux provoque une grave porosité interne si rien n’est fait. Une matière fondue propre et purifiée garantit des propriétés mécaniques optimales dans le composant final. Les installations transfèrent souvent ce métal propre vers des fours de maintien plus petits situés directement à côté de chaque presse de coulée.
Le processus d"injection repose sur un moule en acier usiné avec précision, généralement découpé dans de l"acier à outils H13 de qualité supérieure. Ce moule se compose de deux moitiés distinctes : la matrice à couvercle fixe reste fixe, tandis que la matrice d"éjection mobile s"ouvre et se ferme à chaque cycle. Avant d"injecter du métal, des systèmes robotiques automatisés nettoient les deux moitiés à l"aide d"air comprimé. Des lubrifiants et des agents de démoulage pulvérisés recouvrent ensuite les surfaces internes de la cavité.
Ces fluides spécialisés à base d’eau remplissent un double rôle. Ils empêchent l"aluminium fondu de se souder directement à l"acier nu et régulent activement la température de surface de la matrice. L"eau s"évapore au contact, évacuant la chaleur de l"acier. Après lubrification, la machine lance la phase de serrage. La presse applique un tonnage hydraulique massif pour verrouiller étroitement les moitiés de la matrice. La force de serrage varie de 400 à plus de 3 000 tonnes selon la surface projetée de la pièce. Cette force doit contrecarrer complètement les pressions internes extrêmes générées lors de l’injection du métal pour éviter les solins.
Le traitement de l"aluminium utilise exclusivement des machines à chambre froide. L"aluminium fondu dissout rapidement les mécanismes d"injection d"acier immergés utilisés dans les processus en chambre chaude. Pour éviter toute panne d"équipement, une poche de coulée automatisée transfère le métal en fusion du four de maintien. Il verse le volume précis d’aluminium liquide dans une chambre de remplissage séparée appelée manchon de grenaille.
La séquence d"injection en plusieurs étapes s"exécute alors en fractions de seconde :
Approche lente : un piston en cuivre-béryllium avance lentement au-delà du trou de coulée. Cette première phase lente pousse le métal vers la porte sans créer de turbulences, minimisant ainsi le piégeage de l'air à l'intérieur du manchon.
Remplissage à haute vitesse : Une fois que le métal atteint la porte, la machine passe à la phase deux. L’injection à haute pression et à grande vitesse force le métal dans des cavités complexes. La vitesse du piston augmente considérablement, remplissant tout le moule en quelques millisecondes seulement avant que l'aluminium ne commence à geler.
Intensification : la machine applique un dernier pic de pression pour emballer étroitement le métal dans chaque détail du moule.
Une fois la cavité complètement remplie, la phase de pression de maintien commence. Les professionnels de l’industrie appellent cela l’intensification. La machine introduit du métal supplémentaire dans la cavité sous une pression extrême, dépassant souvent 10 000 psi. Cette alimentation secondaire compense le retrait volumétrique et la contraction thermique. L’aluminium rétrécit naturellement en refroidissant, passant de l’état liquide à l’état solide.
La matrice contient des canaux de refroidissement internes. Ces canaux font circuler de l"eau traitée ou de l"huile thermique pour accélérer la solidification et maintenir une température de fonctionnement stable. Une fois la pièce entièrement solidifiée, la presse ouvre le moule. Le mécanisme d"éjection s"active immédiatement. Un ensemble synchronisé de broches d"éjection pousse la partie chaude hors de la moitié mobile de la matrice. Les angles de dépouille conçus dans la géométrie de la pièce empêchent la déformation et protègent la surface de la matrice des rayures lors de ce processus de retrait forcé.
La pièce moulée éjectée comprend un excès de matière important. Le biscuit, les glissières, les portes, les trop-pleins et le flash restent attachés au composant central. Les opérateurs utilisent des matrices de découpe hydrauliques dédiées dans des presses mécaniques pour cisailler cet excès de métal en un seul mouvement propre. Les centres d"usinage CNC gèrent le retrait des bavures plus complexes ou le taraudage de trous filetés. Les installations recyclent ces déchets propres dans le four de fusion afin de minimiser les déchets de matériaux.
En fonction des spécifications finales, les pièces subissent diverses opérations de finition de surface secondaire. Le grenaillage élimine les bavures mineures et crée une texture uniforme et mate. L"ébavurage vibratoire lisse les arêtes vives à l"aide d"un support céramique dans un bol culbuté. Le revêtement en poudre offre une finition cosmétique durable aux produits destinés aux consommateurs. Ces opérations secondaires garantissent que la pièce répond à toutes les exigences fonctionnelles et esthétiques strictes.
La sélection des matériaux détermine le succès ultime de votre cycle de fabrication. L"ADC12 constitue la norme industrielle incontestée pour le moulage à usage général. Il fonctionne comme l’équivalent direct de l’alliage A380, largement utilisé. Ce matériau offre une excellente coulabilité et une stabilité dimensionnelle supérieure. Il s"écoule sans effort dans des moules complexes à parois minces sans geler prématurément.

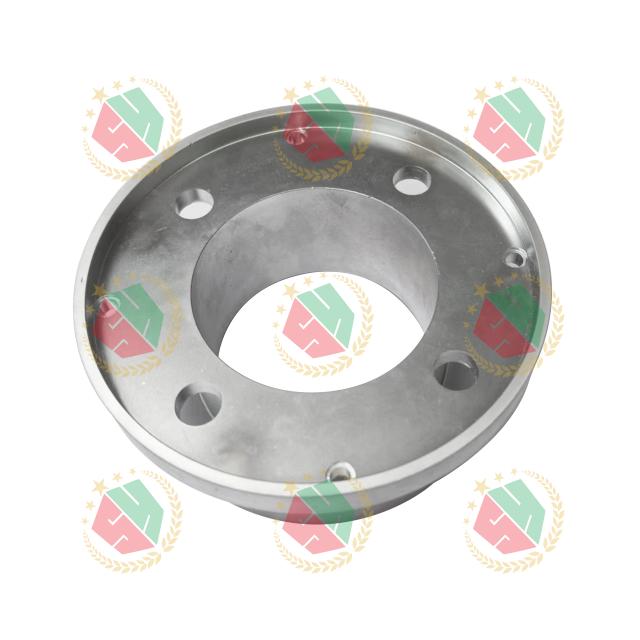

Les fabricants spécifient fréquemment des pièces moulage sous pression en aluminium ADC12 pour les supports automobiles, les boîtiers électroniques et les outils électriques. Il offre un équilibre optimal entre propriétés mécaniques et efficacité de production. L'alliage résiste fortement à la fissuration à chaud pendant la phase de refroidissement. Il conserve également une résistance structurelle impressionnante à des températures de fonctionnement élevées, ce qui le rend très polyvalent pour les applications commerciales standard.
Des environnements d’exploitation spécifiques exigent une résistance supérieure à la corrosion. LM6 répond à cette exigence stricte grâce à sa teneur en silicium exceptionnellement élevée, généralement comprise entre 10 % et 13 %. Cette composition chimique unique offre une fluidité maximale lors de la phase d"injection à grande vitesse. Il remplit facilement des moulages complexes et très détaillés sans geler prématurément.
Parce qu'elles manquent de cuivre, les pièces en aluminium LM6 moulage sous pression excellent dans des conditions difficiles et impitoyables. Les ingénieurs sélectionnent régulièrement cet alliage pour le matériel marin, les boîtiers d'éclairage extérieur et les équipements de traitement chimique. Il résiste à une exposition prolongée à l’humidité et aux brouillards salins sans se dégrader. Bien que légèrement plus difficile à usiner que l'ADC12 standard en raison de sa haute teneur en silicium, sa durabilité à long terme dans des environnements corrosifs reste inégalée.
Les applications à fortes contraintes nécessitent des alliages privilégiant la résistance à la traction et la ductilité. L"A356 offre ces caractéristiques essentielles ainsi qu"une excellente étanchéité à la pression. Contrairement aux alliages commerciaux standards moulage sous pression, l"A356 répond exceptionnellement bien au traitement thermique T6. Ce traitement thermique contrôlé améliore considérablement ses propriétés mécaniques de base.

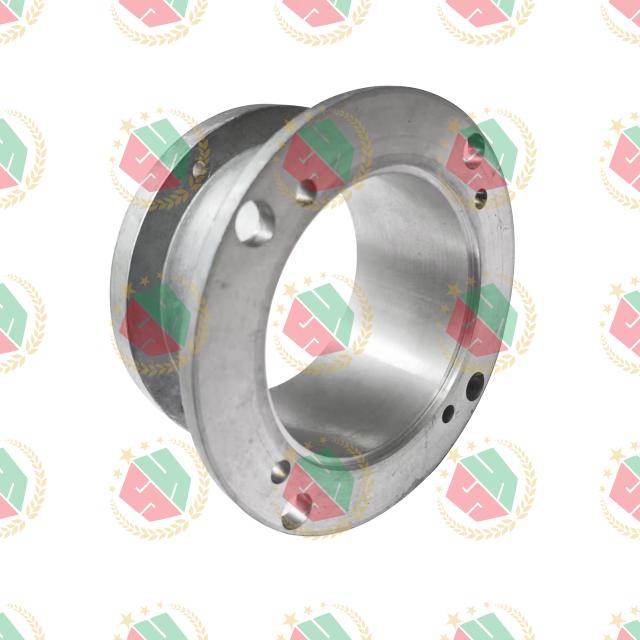

Le traitement thermique modifie la microstructure interne pour maximiser la limite d'élasticité. Les ingénieurs spécifient fréquemment ce matériau pour les composants structurels critiques. Par exemple, une bride en aluminium moulé sous pression A356 est couramment utilisée dans les assemblages aérospatiaux ou les systèmes de fluides haute pression. L'alliage absorbe les chocs soudains et résiste à la fatigue du métal sous une charge dynamique continue, surpassant ainsi la norme ADC12 en termes d'intégrité structurelle.
Une fabrication réussie commence par des protocoles rigoureux de conception pour la fabricabilité. Une épaisseur de paroi uniforme est absolument essentielle. Il favorise un refroidissement uniforme sur toute la géométrie de la pièce. Des murs incohérents entraînent de graves déformations, des concentrations de contraintes internes et des défauts de retrait. Gardez toutes les transitions entre les sections épaisses et minces graduelles en utilisant des rayons généreux. Les épaisseurs de paroi standard varient généralement de 1,5 mm à 2,5 mm.
Les angles de dépouille sont tout aussi importants pour la viabilité de la production. Définissez les exigences minimales en matière d"angle de dépouille en fonction de votre sélection d"alliage et de la profondeur d"emboutissage. Généralement, un tirage de 1° à 2° par côté est strictement nécessaire pour les murs intérieurs, tandis que les murs extérieurs peuvent en nécessiter un peu moins. Ce cône garantit une éjection propre et reproductible de la cavité du moule. Il évite les rayures profondes sur la surface de la pièce et permet une réplication identique d"un lot à l"autre.
La porosité des gaz et du retrait représente des défis inévitables dans les processus à haute pression. L"air emprisonné et le métal qui rétrécit créent des vides internes microscopiques. Vous devez gérer et atténuer activement ces défauts structurels grâce à une conception d’outils intelligents. Les systèmes assistés par vide évacuent l’air ambiant de la cavité quelques millisecondes seulement avant l’injection, réduisant ainsi considérablement la porosité du gaz.
Des conceptions optimisées de déclenchement et de ventilation dirigent le flux d’air turbulent hors du moule. Le placement stratégique des puits de trop-plein capture la toute première vague de métal injecté. Ce front métallique initial contient souvent le plus d’impuretés, de l’aluminium oxydé et des gaz piégés. En poussant ce métal dégradé dans les trop-pleins jetables, la cavité principale retient l"aluminium dense et structurellement sain. Des blocs de refroidissement peuvent également être intégrés au système de ventilation pour geler le métal instantanément avant qu"il ne s"échappe de la filière.
La conception intelligente du noyau réduit considérablement l’utilisation globale des matériaux. Les noyaux créent des cavités internes et éliminent les zones de masse importante à l"intérieur de la pièce. Les sections épaisses refroidissent beaucoup plus lentement que les zones environnantes et provoquent des défauts de retrait localisés. En éliminant ces zones problématiques, vous maintenez une épaisseur de paroi uniforme et accélérez le temps de cycle global.
Cependant, vous devez évaluer soigneusement la nécessité de contre-dépouilles. Les contre-dépouilles empêchent une pièce de s"éjecter directement des moitiés du moule. Ils nécessitent des noyaux coulissants coûteux, des tractions hydrauliques ou des opérations d"usinage secondaire. Éliminez les contre-dépouilles autant que possible pendant la phase de conception. Cela réduit la complexité de l"outillage, réduit les dépenses d"investissement initiales et minimise les temps de cycle.
Des dépenses d’investissement initiales élevées définissent cette méthode de fabrication spécifique. Les matrices en acier à outils H13 trempé et usinées avec précision nécessitent un investissement initial important. Vous devez calculer le seuil de rentabilité exact par rapport aux méthodes de fabrication alternatives. Le procédé devient très économique à partir de volumes de production supérieurs à 10 000 unités. Des temps de cycle rapides et des coûts par pièce extrêmement faibles compensent rapidement les dépenses initiales en outillage.
Tenez compte de la durée de vie attendue des matrices lors de vos calculs de retour sur investissement. Les moules standard durent généralement de 50 000 à 100 000 clichés. La fatigue thermique, connue dans l"industrie sous le nom de contrôle thermique, finit par dégrader la surface de la matrice en raison de l"expansion et de la contraction constantes. Une maintenance préventive appropriée, une réduction du stress et une gestion thermique stricte prolongent la durée de vie des outils et protègent votre investissement.
La comparaison des méthodes de fabrication clarifie la meilleure voie à suivre pour les exigences spécifiques de votre projet. Comprendre les limites de chaque processus évite des changements coûteux plus tard dans la production.
Processus de fabrication | Qualité de finition de surface | Tolérances dimensionnelles | Seuil de volume idéal | Gestion de la complexité |
|---|---|---|---|---|
Haute pression Moulage sous pression | Excellent (lisse, uniforme) | Serré (±0,002 po/po) | Élevé (> 10 000 unités) | Élevé (capacité de forme quasi nette) |
Coulée de sable | Rugueux (nécessite un usinage lourd) | Lâche (retrait variable) | Bas à moyen | Modéré (parois minces limitées) |
Usinage CNC | Excellent (usiné avec précision) | Très serré (niveau micron) | Faible (prototypage/petit lot) | Élevé (mais gaspillage matériel massif) |
Casting d"investissement | Très bien | Modéré à serré | Moyen | Très élevé (vides internes complexes) |
Le moulage au sable offre des coûts d"outillage nettement inférieurs mais nécessite un usinage secondaire approfondi pour atteindre des tolérances serrées. L"usinage CNC offre une précision exceptionnelle mais souffre d"un gaspillage de matériaux élevé et de temps de cycle lents. L"injection à haute pression offre une efficacité de forme proche de la valeur nette pour les géométries complexes à l"échelle de masse.
Un contrôle qualité strict garantit l’intégrité des pièces à long terme. Les composants structurels critiques nécessitent des tests non destructifs (CND) complets. L"inspection aux rayons X détecte les poches de gaz internes et les porosités de retrait cachées qui compromettent la résistance mécanique. Le ressuage révèle des fissures microscopiques en surface entièrement invisibles à l’œil nu.
La vérification dimensionnelle est également vitale pour la compatibilité des assemblages. Utilisez une machine à mesurer tridimensionnelle (MMT) pour confirmer toutes les tolérances critiques. La MMT utilise un palpeur tactile pour mapper la pièce physique par rapport au modèle CAO d"origine. Cela garantit que le produit coulé reste identique aux spécifications d"origine. Des protocoles d"inspection cohérents et documentés empêchent que les pièces défectueuses n"atteignent votre chaîne d"assemblage final.
La sélection du bon partenaire de fabrication atténue les risques de production graves. Évaluez d’abord la capacité de tonnage de la machine. Le fournisseur doit disposer de presses adaptées à la taille de votre pièce et à la force de serrage requise. Un tonnage insuffisant entraîne des bavures excessives et des imprécisions dimensionnelles sur la ligne de joint.
Vérifiez toutes les certifications ISO pertinentes. La norme ISO 9001 démontre les pratiques de base en matière de gestion de la qualité. IATF 16949 est strictement obligatoire pour les applications automobiles. Évaluez leurs capacités internes de maintenance des outils et leurs protocoles de réparation des matrices. Évitez les fournisseurs dépourvus de contrôles de processus automatisés. Les louches automatisées, les pulvérisateurs robotisés et les unités de contrôle de la température des filières sont essentiels. Les processus manuels conduisent à une qualité de lot incohérente et à de graves variations thermiques.
Engagez un partenaire de fabrication dès le début de la phase de conception pour effectuer un examen DFM complet et une simulation du flux de moule.
Sélectionnez votre alliage en fonction strictement de l"exposition environnementale et des exigences de charge mécanique pour éviter une défaillance prématurée des pièces.
Auditez les fournisseurs potentiels pour vérifier les contrôles de processus automatisés et le tonnage suffisant des machines pour garantir une répétabilité cohérente d"un lot à l"autre.
Demandez un devis d"outillage détaillé décrivant la durée de vie de la matrice, les calendriers de maintenance et la nuance d"acier H13 spécifique utilisée.
Établissez des critères d"inspection clairs, y compris les exigences en matière de rayons X et de MMT, avant de signer l"inspection du premier article.
R : L’aluminium fondu attaque et dissout de manière agressive les mécanismes de pompage en acier immergés utilisés dans les machines à chambre chaude. Cette réaction chimique détruit rapidement l"équipement. Pour éviter cela, l’aluminium nécessite un four de fusion réfractaire séparé. Le métal fondu est ensuite versé dans un manchon d"injection en chambre froide pour chaque cycle.
R : L’épaisseur minimale de la paroi dépend de l’alliage spécifique et de la taille globale de la pièce. Généralement, les épaisseurs varient de 1,5 mm à 2,5 mm. Cela garantit un bon écoulement du métal et remplit complètement la cavité avant que l"aluminium ne se solidifie. Des murs plus minces risquent des remplissages incomplets et des fermetures à froid.
R : Les alliages haute pression standard comme l’ADC12 contiennent une quantité importante de silicium. Le silicium ne s"anodise pas bien et devient sombre ou marbré au cours du processus. Si une anodisation cosmétique est requise, vous devez spécifier des alliages à faible teneur en silicium. Vous pouvez également utiliser des finitions de surface comme un revêtement en poudre ou une peinture pour de meilleurs résultats cosmétiques.
R : La porosité provient de deux sources principales. La porosité des gaz se produit lorsque l’injection à grande vitesse emprisonne l’air ou les gaz lubrifiants vaporisés à l’intérieur du métal. Le retrait de la porosité se produit lorsque des sections de pièces épaisses refroidissent de manière inégale, provoquant la contraction du métal et la formation de vides internes microscopiques.
R : La base de référence standard de l"industrie pour un moule en acier H13 est de 50 000 à 100 000 tirs. La durée de vie de l"outil dépend fortement de l"entretien rigoureux de la matrice, des températures de fonctionnement et de l"alliage d"aluminium spécifique coulé. La fatigue thermique finit par provoquer un contrôle thermique sur la surface de la matrice.
R : ADC12 offre une coulabilité supérieure, ce qui en fait le choix standard pour les pièces complexes à grand volume et aux détails complexes. L"A356 offre une résistance supérieure, une excellente ductilité et peut être traité thermiquement (T6). A356 est spécifié pour les composants structurels critiques nécessitant une étanchéité à la pression et une résistance à la fatigue.
