Les responsables des achats et les ingénieurs se heurtent souvent à des obstacles lorsqu’ils s’appuient sur des algorithmes de devis automatisés pour des pièces usinées complexes. Ces systèmes fonctionnent bien pour les supports de base, mais ne parviennent pas à capturer les réalités nuancées de la fabrication avancée, ce qui entraîne des dépassements de budget inattendus. Le problème principal consiste à équilibrer les tolérances strictes et les matériaux hautes performances avec des budgets de projet stricts, tout en évitant les frais cachés liés à l'installation, à l'outillage et au post-traitement. Une budgétisation précise nécessite de comprendre les variables spécifiques qui déterminent le temps machine et le travail manuel dans l'atelier. En éliminant la complexité des machines, les multiplicateurs de coûts et les stratégies de conception exploitables, vous pouvez optimiser la conception des pièces pour une efficacité maximale. Ce guide fournit un aperçu transparent des facteurs déterminant le coût réel de l'usinage CNC personnalisé , vous permettant ainsi de prendre des décisions d'ingénierie et d'achat éclairées.
Les taux horaires varient en fonction de la complexité de la machine : le fraisage standard à 3 axes varie généralement de 35 $ à 120 $ par heure, tandis que l"usinage avancé à 5 axes peut dépasser 250 $ par heure.
L"installation et la programmation dictent des coûts de faible volume : la programmation CAO/FAO et le montage personnalisé sont des coûts fixes ; leur amortissement sur des lots de plus grande taille réduit considérablement le prix par pièce.
L"usinabilité des matériaux est l"un des principaux facteurs de coûts : le prix des matières premières ne représente que la moitié de l"équation ; les matériaux plus durs augmentent l"usure des outils et nécessitent des vitesses d"avance plus lentes, ce qui augmente le temps machine.
Les tolérances multiplient les dépenses : La spécification de tolérances plus strictes que celles fonctionnellement nécessaires est la raison la plus courante des devis d"usinage CNC personnalisés gonflés.
La remise « Prêt à concevoir » : la fourniture de fichiers CAO 3D propres et prêts à l"emploi élimine les frais d"ingénierie non récurrents (NRE), tandis que la fourniture de croquis papier ou de brouillons 2D peut ajouter des coûts de dessin manuel importants (60 $ à 100 $ +/heure).
Comprendre comment les ateliers d"usinage calculent leurs devis est la première étape pour contrôler votre budget de fabrication. La formule standard suit généralement une structure stricte : le coût total est égal aux frais uniques d"installation et de programmation, plus le taux horaire combiné de la machine et de la main-d"œuvre multiplié par le temps d"exécution, plus les coûts des matériaux, le post-traitement et les marges de frais généraux standard. Connaître cette équation vous permet d"identifier exactement où vos ressources sont allouées lors d"un cycle de production.
De nombreux ateliers de précision appliquent une valeur minimale de commande (MOV). Ce seuil existe pour compenser les coûts de base en matière de travail administratif, de programmation CAM et de configuration physique de la machine requis pour une exécution d"une seule pièce. La commande d’un seul prototype déclenche souvent ce minimum, faisant apparaître le coût unitaire artificiellement élevé par rapport aux lots de production. Lorsque les machinistes chargent des outils, indiquent des étaux et effectuent des décalages d"origine, ce travail prend le même temps, qu"ils coupent une pièce ou mille pièces.

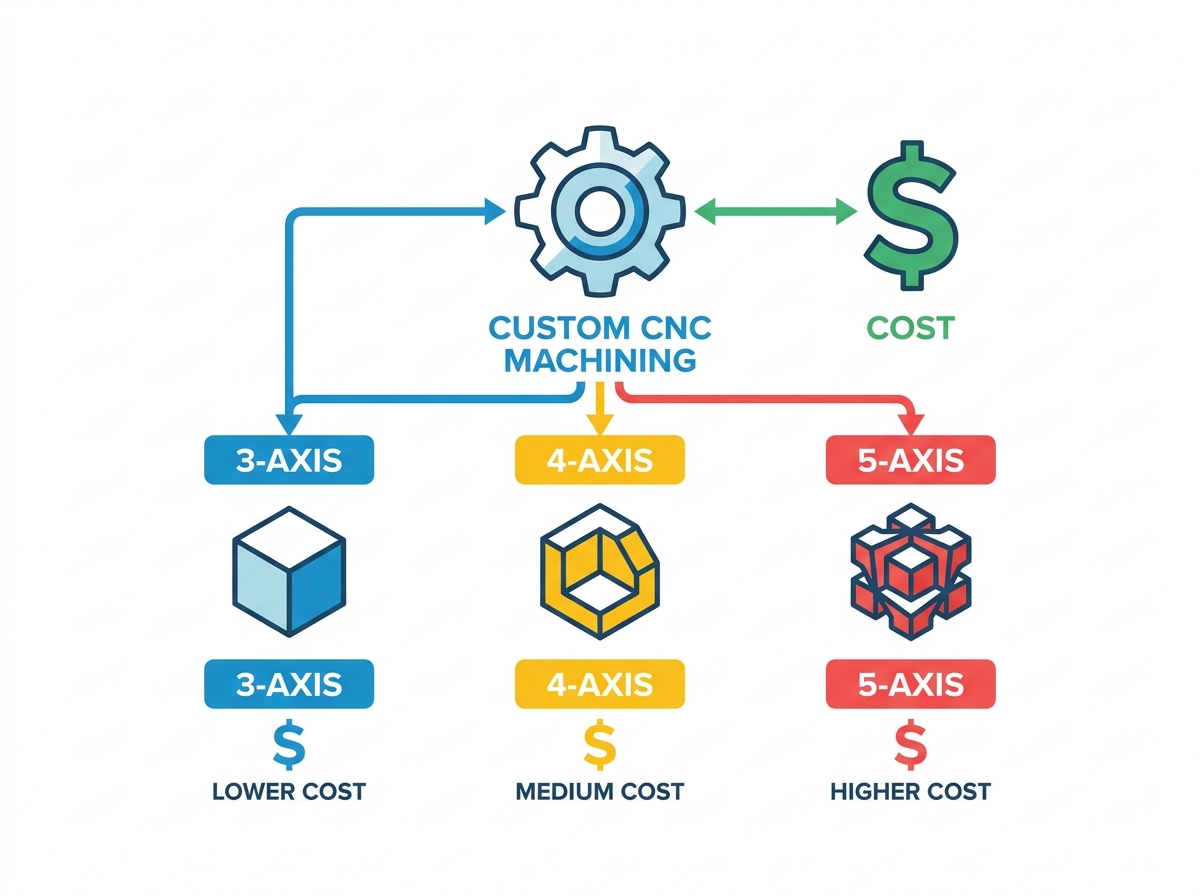

Lors de l'utilisation des services d'usinage CNC à trois axes , l'outil de coupe se déplace simultanément sur les axes linéaires X, Y et Z. Cette méthode est idéale pour les géométries plus simples, les profils plats et les pièces nécessitant un usinage sur une seule face. La pièce reste immobile dans un étau standard pendant que la broche effectue les opérations de fraisage par le haut.
Cela représente la barrière à l’entrée la plus faible et reste très rentable pour les supports standard, les plaques de montage et les boîtiers de base. La cinématique de la machine étant simple, la programmation FAO prend moins de temps et la configuration physique se limite généralement à un serrage de pièce standard. Cependant, si une pièce nécessite des fonctionnalités sur plusieurs côtés, l"opérateur doit desserrer, retourner et réindiquer manuellement la pièce. Cette intervention manuelle introduit une main d"œuvre supplémentaire et des erreurs d"alignement potentielles, qui peuvent compenser les économies initiales si la géométrie de la pièce est trop complexe pour une seule configuration.
Le passage aux services d'usinage CNC à quatre axes introduit un axe rotatif, généralement désigné comme l'axe A. Cela permet à la pièce de tourner le long de l'axe X, permettant un usinage continu sur des pièces cylindriques ou sur plusieurs côtés sans repositionnement manuel. Les ateliers utilisent souvent des pierres tombales ou des indexeurs rotatifs pour contenir plusieurs pièces à la fois, présentant automatiquement différentes faces à la broche.
Cette capacité réduit les coûts de main-d"œuvre associés au retournement manuel des pièces, compensant ainsi efficacement le taux horaire plus élevé de la machine pour les composants moyennement complexes. En maintenant la pièce serrée dans un seul dispositif tout en la faisant pivoter pour accéder à différentes faces, les machinistes maintiennent des relations de dimensionnement et de tolérancement géométriques (GD&T) plus étroites entre les éléments. La position réelle et la concentricité sont beaucoup plus faciles à maintenir lorsque la pièce ne quitte pas le montage.
Les services avancés d'usinage CNC à cinq axes utilisent les trois axes linéaires standard ainsi que deux axes rotatifs supplémentaires (généralement B et C). Ces machines sont capables de découper des géométries organiques très complexes et des cavités profondes en une seule configuration. L'outil de coupe peut approcher la pièce sous pratiquement n'importe quel angle, ce qui permet d'utiliser des fraises en bout plus courtes et plus rigides qui réduisent les vibrations et améliorent la finition de surface.
Bien que le taux horaire représente un investissement important, l"élimination de plusieurs configurations et la possibilité d"atteindre une précision extrême en font souvent le choix le plus économique pour les composants aérospatiaux, médicaux et automobiles complexes. Le fraisage simultané sur cinq axes permet de réaliser des coupes en copeaux et des surfaçages complexes qui seraient physiquement impossibles ou prendraient un temps prohibitif sur une fraiseuse à trois axes standard. La réduction de la manutention manuelle réduit également considérablement le taux de rebut sur les matériaux de grande valeur.
Au-delà du taux horaire brut de la machine, des décisions spécifiques en matière d"ingénierie et d"approvisionnement agissent comme des multiplicateurs de coûts importants. L"évaluation de ces variables pendant la phase de conception est essentielle pour maintenir les projets dans les limites du budget. Chaque caractéristique dessinée en CAO se traduit directement en temps de parcours d"outil dans l"atelier.
Les coûts des matières premières varient énormément en fonction des conditions du marché et de la composition de l’alliage. Les plastiques courants comme le Delrin et le Nylon ont des coûts de base inférieurs à ceux des métaux tels que l'aluminium 6061, l'acier inoxydable 304/316 ou le titane. Toutefois, le prix des matières premières n’est qu’un facteur parmi d’autres. Lors de l'utilisation des services d'usinage CNC en métal , les notes d'usinabilité jouent un rôle majeur dans le devis final.
L"usinabilité fait référence à la facilité avec laquelle un métal peut être coupé sans provoquer une usure excessive de l"outil ni nécessiter des vitesses de broche lentes. L"aluminium 6061 usine rapidement avec une faible usure des outils, permettant des vitesses d"avance agressives et des profondeurs de coupe profondes. En revanche, les alliages de titane et d"Inconel nécessitent des vitesses d"avance lentes, des configurations très rigides et des changements d"outils de coupe fréquents. Ces superalliages génèrent une immense chaleur au niveau de l"arête de coupe, nécessitant un liquide de refroidissement à haute pression à travers la broche et des plaquettes en carbure spécialisées, augmentant de façon exponentielle le temps total de machine.
Qualité du matériau | Indice d"usinabilité | Impact de l"usure des outils | Application idéale |
|---|---|---|---|
Aluminium 6061-T6 | Excellent | Faible | Composants structurels généraux, enceintes |
Laiton 360 | Excellent | Très bas | Ferrures, engrenages à faible friction, pièces décoratives |
Acier inoxydable 304 | Modéré | Moyen | Supports résistants à la corrosion, pièces de qualité alimentaire |
Titane Ti-6Al-4V | Pauvre | Haut | Composants aérospatiaux, implants médicaux |
Inconel 718 | Très pauvre | Extrême | Aubes de turbine haute température, systèmes d"échappement |
L"envoi de croquis dessinés à la main, de fichiers PDF de base ou de fichiers non vectoriels oblige l"atelier d"usinage à dessiner manuellement la pièce dans un logiciel de CAO. Cette pénalité entraîne des frais de conception distincts avec des frais minimum. Les machinistes ne peuvent pas générer de parcours d"outils à partir d"un dessin 2D ; ils nécessitent un modèle solide.
La conversion d"un modèle CAO 3D en parcours d"outils G-code nécessite un logiciel de FAO. Ces frais d"ingénierie non récurrents (NRE) augmentent directement avec la complexité des parcours d"outils requis. Un programmeur doit sélectionner les outils appropriés, calculer les vitesses et les avances, définir les pas et simuler le processus de coupe pour éviter les pannes de la machine. Le surfaçage 3D complexe nécessite beaucoup plus de temps de programmation que le simple contourage et poche 2D.
La géométrie des pièces dicte directement les exigences en matière d"outillage. Les poches profondes, les parois minces et les rayons internes pointus nécessitent un outillage spécialisé et des vitesses d"usinage nettement plus lentes pour éviter les vibrations et la déviation de l"outil. Lorsqu’une fraise s’étend trop loin du porte-outil, elle perd en rigidité. Les machinistes doivent réduire leur profondeur de coupe et leur vitesse d"avance pour compenser, ajoutant des heures au temps de cycle.
De plus, les services d’usinage CNC de précision sont fortement impactés par les exigences de tolérance. Les tolérances de bloc standard sont économiques. Des tolérances serrées nécessitent une stabilisation thermique de l’environnement de la machine, une inspection spécialisée sur MMT et comportent un risque de rebut plus élevé. Atteindre une tolérance d'alésage serrée nécessite souvent des têtes d'alésage ou des alésoirs plutôt que des fraises en bout standard, ce qui ajoute un changement d'outil et un cycle supplémentaires à l'opération.
Les séries de prototypage de 1 à 10 pièces entraînent un coût par pièce élevé en raison de la programmation CAO/FAO non amortie et du temps de configuration physique de la machine. Le machiniste passe plus de temps à préparer le travail que la machine n’en passe à couper le métal.
Passer à la production de petits et moyens volumes est un bon choix. Ici, les coûts fixes d’installation sont répartis sur l’ensemble du lot. Les opérateurs peuvent optimiser le programme CAM après l"inspection du premier article, en augmentant les vitesses d"alimentation et en réduisant les temps de cycle pour le reste du cycle. Cela rend le processus très compétitif par rapport aux méthodes alternatives telles que le moulage par injection ou le moulage pour des quantités moyennes.
Les opérations secondaires prennent souvent les acheteurs au dépourvu pendant le processus de cotation. L’identification précoce de ces angles morts évite un choc budgétaire lors de la livraison finale. Une pièce est rarement terminée au moment où elle sort de l’usine.
Une finition « telle qu"usinée » est l"option la plus économique, laissant des marques d"outils visibles sur la surface. Les finitions personnalisées ajoutent des niveaux de coûts distincts et prolongent les délais de livraison. Le sablage aux billes offre une finition mate uniforme mais nécessite un travail manuel dans une cabine de sablage. L"anodisation dure de type II ou de type III, le revêtement en poudre, l"électropolissage et la passivation nécessitent tous un temps de traitement externe dans des installations de placage spécialisées.
Les exigences de masquage ajoutent un travail manuel intensif. Si une pièce nécessite une anodisation pour résister à la corrosion mais nécessite des points de contact en métal nu pour la mise à la terre électrique, les opérateurs doivent appliquer manuellement des bouchons de masquage ou du ruban adhésif sur ces caractéristiques spécifiques avant le bain chimique. Ce travail manuel évolue linéairement avec le volume de production.
Le serrage standard utilise des étaux et des mâchoires étagées standard. Les pièces complexes aux formes organiques ou aux parois fines ne peuvent pas être serrées dans un étau standard sans écraser ou déformer le matériau. Dans ces cas, l"atelier doit usiner des mâchoires souples personnalisées, des dispositifs à vide ou des plaques de montage dédiées simplement pour maintenir la pièce en toute sécurité pendant la découpe.
Ce montage personnalisé constitue des frais non récurrents transmis directement à l’acheteur lors du premier passage. L"atelier doit concevoir le luminaire en CAO, le programmer en FAO et l"usiner à partir d"aluminium ou d"acier brut avant même de pouvoir commencer à travailler sur vos pièces réelles.
Placer un projet en tête de la file d"attente de production perturbe le calendrier des machines existant de l"atelier. Cette rapidité entraîne généralement une prime pour couvrir les heures supplémentaires, l"expédition accélérée des matériaux et le coût d"opportunité lié au retard d"autres travaux programmés. Le temps de broche est une ressource limitée, et la réorganisation du plateau de production nécessite des efforts administratifs et des temps d"arrêt des machines.
Les équipes d"ingénierie et d"approvisionnement peuvent activement réduire les dépenses en optimisant les conceptions avant même de demander un devis. Suivre les règles standard de conception pour la fabricabilité (DFM) constitue la stratégie de réduction des coûts la plus efficace. Quelques ajustements mineurs de CAO peuvent réduire considérablement les temps de cycle.
Les rayons internes sont critiques. Spécifiez des rayons ajoutés aux coins verticaux internes pour permettre à l"atelier d"utiliser des fraises en bout plus grandes et plus rapides plutôt que des outils minuscules et fragiles. Un coin interne pointu nécessite un processus d"usinage par électroérosion (EDM) ou un brochage, ce qui ajoute des opérations entièrement nouvelles au routage.
Limitez la profondeur des trous à quatre fois leur diamètre et limitez la profondeur du filetage à deux fois le diamètre pour éviter la casse de l"outil et réduire le temps de cycle. Le forage de trous profonds nécessite des forets paraboliques spécialisés et des cycles de perçage par débourrage pour éliminer les copeaux, ce qui ralentit la machine. Pour les métaux, évitez de concevoir des parois plus fines que 0,030 pouce pour éviter la déformation et les vibrations lors d"une coupe agressive.
Appliquez des tolérances strictes exclusivement aux surfaces de contact critiques, aux ajustements de roulements ou aux rainures d"étanchéité. Laissez le reste de la géométrie de la pièce soumis aux tolérances de bloc standard. Une tolérance excessive sur les caractéristiques non critiques oblige le machiniste à ralentir et à inspecter les dimensions qui n"ont pas d"impact sur la fonctionnalité de la pièce.
Lorsqu"un dessin spécifie une tolérance étroite sur chaque dimension, l"atelier doit supposer le pire des cas et proposer le travail en utilisant les stratégies d"usinage les plus conservatrices. En isolant les caractéristiques critiques, vous permettez au programmeur d"ébaucher rapidement la majeure partie du matériau et de ne ralentir que pour les passes de finition finales sur les surfaces de contact.
Calculez le ratio de configuration pour trouver votre seuil de rentabilité. Commander un peu plus de pièces réduit considérablement le prix unitaire car les coûts élevés d’installation et de programmation sont déjà absorbés. Stocker un peu plus de stock est souvent plus économique que de payer pour une deuxième installation quelques mois plus tard.
Considérez le temps nécessaire pour démonter un travail précédent, nettoyer la machine, charger de nouveaux outils, définir les décalages de longueur des outils, indiquer l"étau et effectuer une inspection du premier article. Ce bloc de temps est fixe. Répartir ce bloc fixe sur 100 parties au lieu de 10 parties modifie la dynamique financière de l"ensemble du projet.
Pour comparer les devis, il faut regarder au-delà du montant net pour évaluer la valeur totale et l"atténuation des risques offerte par le partenaire d"usinage. Le devis le plus bas n’est pas toujours le choix le plus économique s’il entraîne le rejet de pièces ou le non-respect des délais.
Les magasins à l’étranger annoncent souvent des taux horaires inférieurs. Les acheteurs doivent mettre ces économies en balance avec les risques de vol de propriété intellectuelle, d’obstacles à la communication, de retards d’expédition, de droits de douane et de certifications de matériaux incohérentes. Les différences de fuseau horaire peuvent transformer une simple clarification technique en un retard de plusieurs jours.
Les partenaires nationaux proposent souvent des cycles d’itération plus rapides et une responsabilité plus fiable. Lorsqu"il s"agit d"assemblages complexes ou de composants aérospatiaux à tolérances strictes, la possibilité de décrocher le téléphone et de parler directement avec le programmeur FAO ou le contremaître d"atelier est inestimable. Le transport maritime national élimine également l’imprévisibilité du fret maritime et des retenues douanières.
Un devis d"une installation enregistrée ISO 9001, AS9100 ou ITAR constitue une police d"assurance nécessaire pour les applications critiques. Ces certifications garantissent que l"atelier adhère à des systèmes de gestion de la qualité stricts, à des protocoles de traçabilité des matériaux et à des procédures d"inspection calibrées.
Évaluez si le devis comprend des rapports complets d’inspection du premier article (FAI) et des rapports d’essais de matériaux (MTR). Une assurance qualité rigoureuse évite des défaillances coûteuses sur le terrain. Un atelier qui utilise des sondages CMM automatisés et des comparateurs optiques détectera les écarts dimensionnels avant que les pièces ne quittent leur quai d"expédition.
Vérifiez vos fichiers CAO actuels pour vous assurer que les rayons internes sont maximisés et que les tolérances strictes inutiles sont supprimées des surfaces non correspondantes.
Calculez la taille optimale de votre lot pour garantir que les frais d"installation et de programmation sont efficacement amortis sur l"ensemble du cycle de production.
Évaluez les devis des fournisseurs en fonction du coût total au débarquement, en tenant compte de l"expédition, de la finition requise et de la documentation d"assurance qualité.
Exportez des modèles 3D propres et prêts à l"emploi aux formats STEP ou IGES ainsi que des dessins PDF 2D clairs pour éliminer les frais de rédaction manuelle.
R : La programmation CAM est facturée comme frais d"ingénierie non récurrents. En fonction de la complexité de la pièce, les ateliers facturent un tarif horaire pour convertir votre modèle CAO 3D en parcours d"outils G-code requis par la machine. Les pièces 2D simples prennent moins d"une heure, tandis que la programmation et la simulation d"un surfaçage complexe à 5 axes peut prendre plusieurs heures.
R : Les machines à cinq axes représentent un investissement en capital massif et nécessitent des programmeurs hautement qualifiés pour fonctionner. Ils peuvent usiner des pièces complexes en une seule configuration, ce qui rend souvent l"ensemble du projet plus économique en éliminant le travail de repositionnement manuel et en réduisant le besoin de plusieurs montages personnalisés.
R : Oui. Le coût des matériaux n’est qu’une partie de l’équation. Les métaux plus durs comme le titane ou l"Inconel ont de mauvaises caractéristiques d"usinabilité, ce qui signifie qu"ils nécessitent des vitesses de coupe plus lentes et provoquent une usure rapide des outils, ce qui augmente considérablement le temps de machine et les coûts d"outillage par rapport à la coupe de l"aluminium ou du laiton.
R : Les frais d"installation sont inévitables car les outils physiques doivent être chargés, les décalages de travail établis et les machines étalonnées. Pour minimiser leur impact, augmentez la taille de votre lot pour amortir le coût fixe d"installation sur un plus grand nombre d"unités, réduisant ainsi considérablement le prix par pièce.
R : Oui. Pousser les tolérances plus serrées que les limites de bloc standard nécessite un usinage plus lent, des outils de coupe spécialisés, un contrôle strict de la température et une inspection manuelle approfondie. Les machinistes doivent effectuer des passes de printemps et mesurer fréquemment, ce qui ajoute beaucoup de temps et de main d"œuvre à la pièce finale.
