 |
| Quantité: | |
|---|---|
Nom du produit :
Plaque d'étanchéité en aluminium forgé
Description du produit :
Ce produit est fabriqué à partir d'un alliage d'aluminium haute performance 7075-T6 de qualité aérospatiale à l'aide d'un processus de forgeage de précision. Conçu comme un composant structurel robuste et de haute rigidité, il offre une excellente résistance à la fatigue et une stabilité dimensionnelle supérieure.
La surface subit un sablage fin, ce qui donne une finition métallique mate uniforme. Cela améliore non seulement la qualité esthétique, mais améliore également la résistance à l'usure et à la corrosion de la surface. Il convient parfaitement aux systèmes de transmission industriels, aux applications aérospatiales et aux équipements mécaniques haut de gamme où une résistance et une fiabilité extrêmes sont primordiales.
Paramètres de composition du matériau et de propriétés mécaniques :
Composition chimique | |||||||||
Éléments | Zn | Mg | Cu | Cr | Si | Fe | Mn | Ti | Al |
Pourcentage(%) | 5.1-6.1 | 2.1-2.9 | 1.2-2.0 | 0,18-0,28 | ≤0,40 | ≤0,50 | ≤0,30 | ≤0,20 | Bal. |
Propriétés mécaniques (T6) :
Résistance à la traction (TS) : 560~572 MPa
Limite d'élasticité (YS) : 490 ~ 503 MPa
Allongement (50 mm) : 7 % ～ 11 %
Dureté Brinell (HB) : 150 ～ 160
Résistance à la fatigue （10⁷cycles） : ≈ 158～160 MPa
Itinéraire de processus :

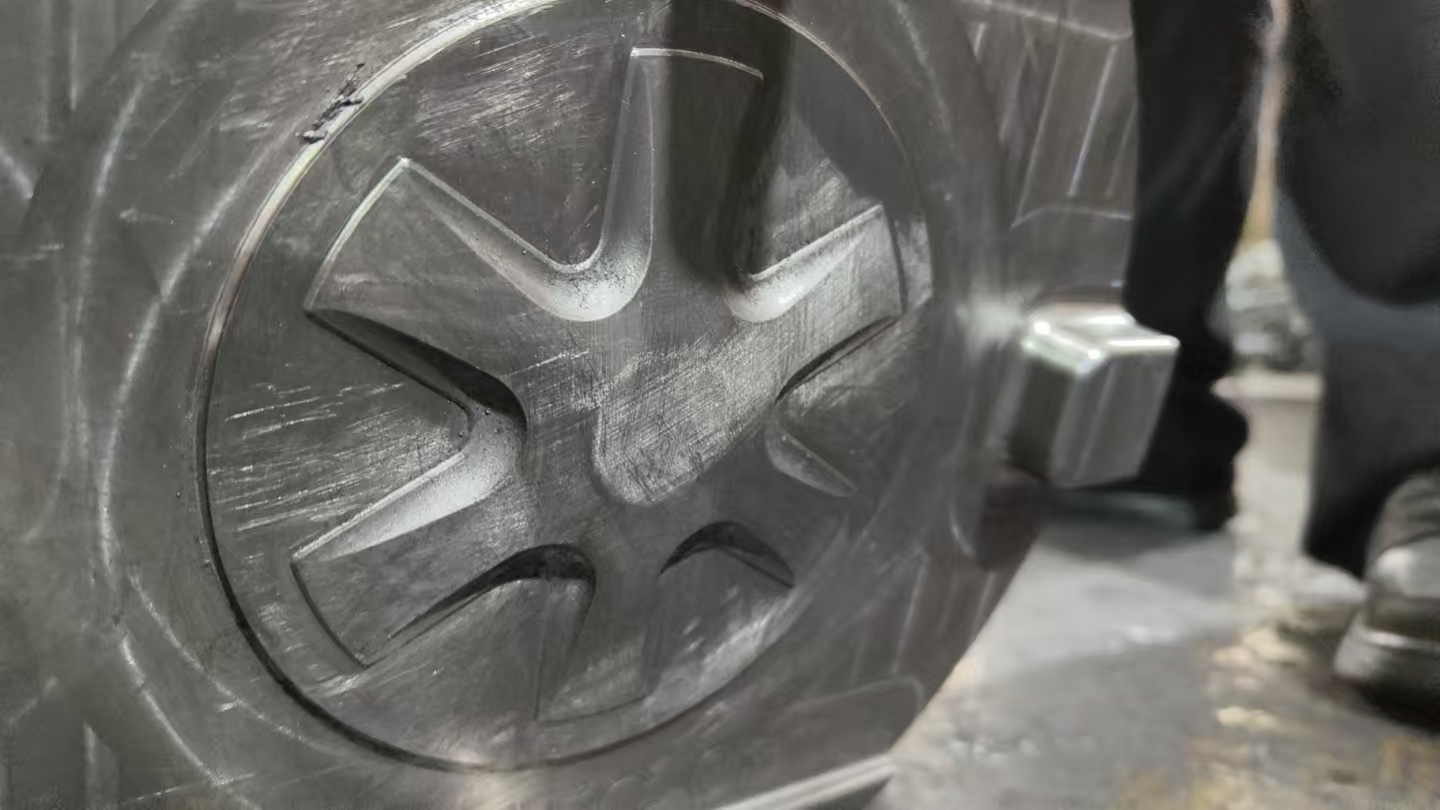

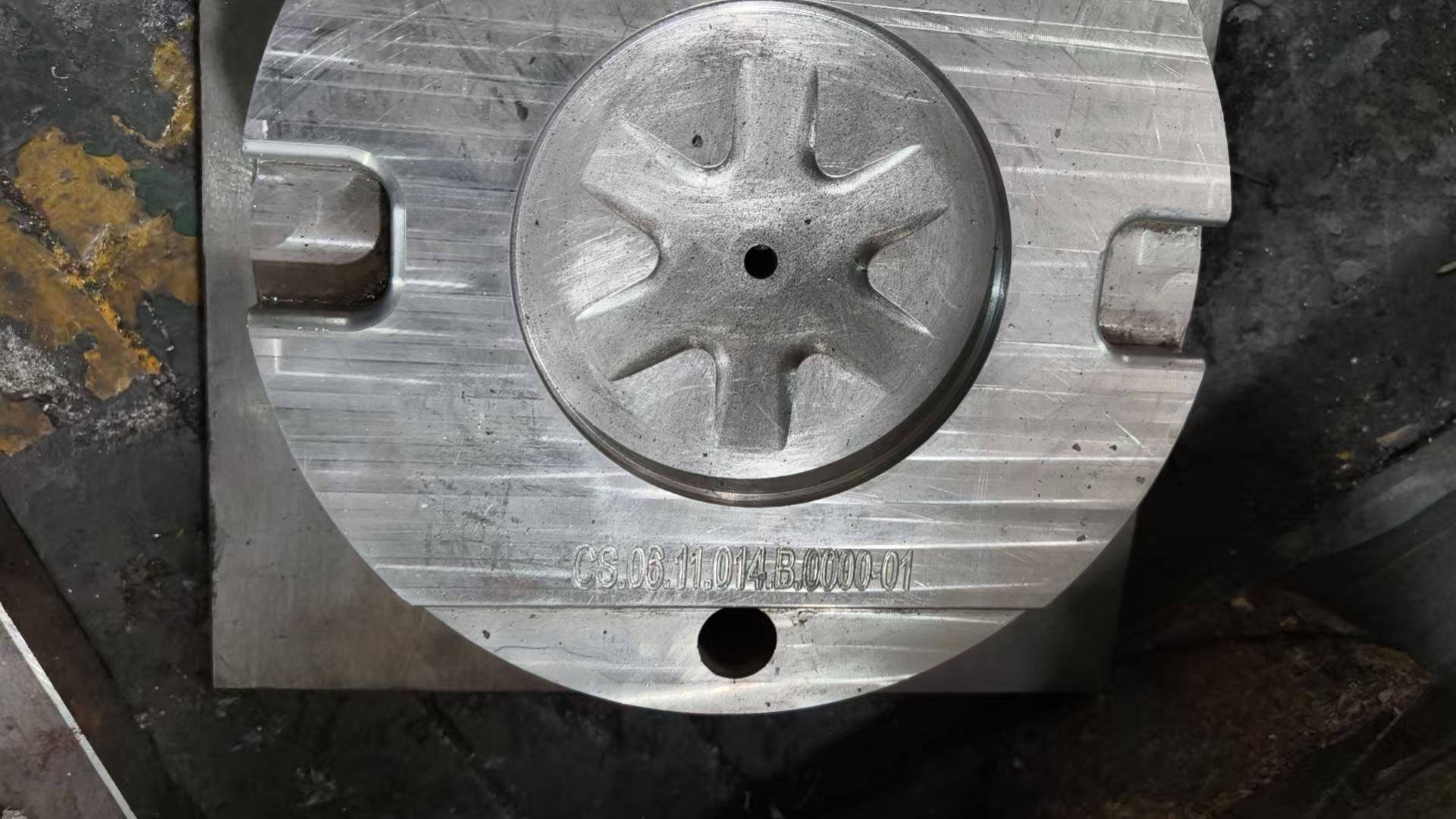

Découpe de matières premières → Chauffage → Forgeage à chaud (forgeage à matrice fermée) → Découpage → Traitement thermique T6 (solution + vieillissement) → Soulagement du stress → Usinage CNC de précision (tournage/fraisage/perçage) → Inspection finale → Emballage et expédition
Principales difficultés du processus et mesures de contrôle
Difficulté | Description | Mesures de contrôle |
Remplissage/Pliage Incomplet | Le bord de la bride de la plaque d'étanchéité est mince et la transition vers l'âme est abrupte, ce qui peut facilement provoquer des recouvrements ou des plis. | Optimiser l'emplacement de la ligne de séparation ; contrôlez strictement la vitesse du vérin et la tolérance de sous-remplissage. |
Distorsion du traitement thermique | Le 7075 est très sensible au refroidissement par trempe, ce qui provoque une déformation facile des grandes surfaces planes. | Adoptez la trempe verticale avec des dispositifs de redressement dédiés ; effectuer ensuite un recuit de détente. |
Usinage des marques de broutage | La trempe T6 a une dureté élevée, ce qui la rend sujette à l'écrouissage et au broutage pendant la coupe. | Utilisez des outils tranchants en carbure avec suffisamment de liquide de refroidissement ; appliquer un fraisage à grande vitesse avec de faibles avances. |
Contrôle de la taille des grains | Une température de forgeage excessive conduit à des grains grossiers, réduisant ainsi la ténacité. | Contrôler strictement les températures de forgeage initiales et finales ; éviter la surchauffe (Température > 500°C). |
Une fois terminé, nous effectuerons une inspection par numérisation à grande échelle pour garantir que toutes les dimensions et qualités sont qualifiées et fournirons des matériaux liés au PPAP conformément aux exigences du client.

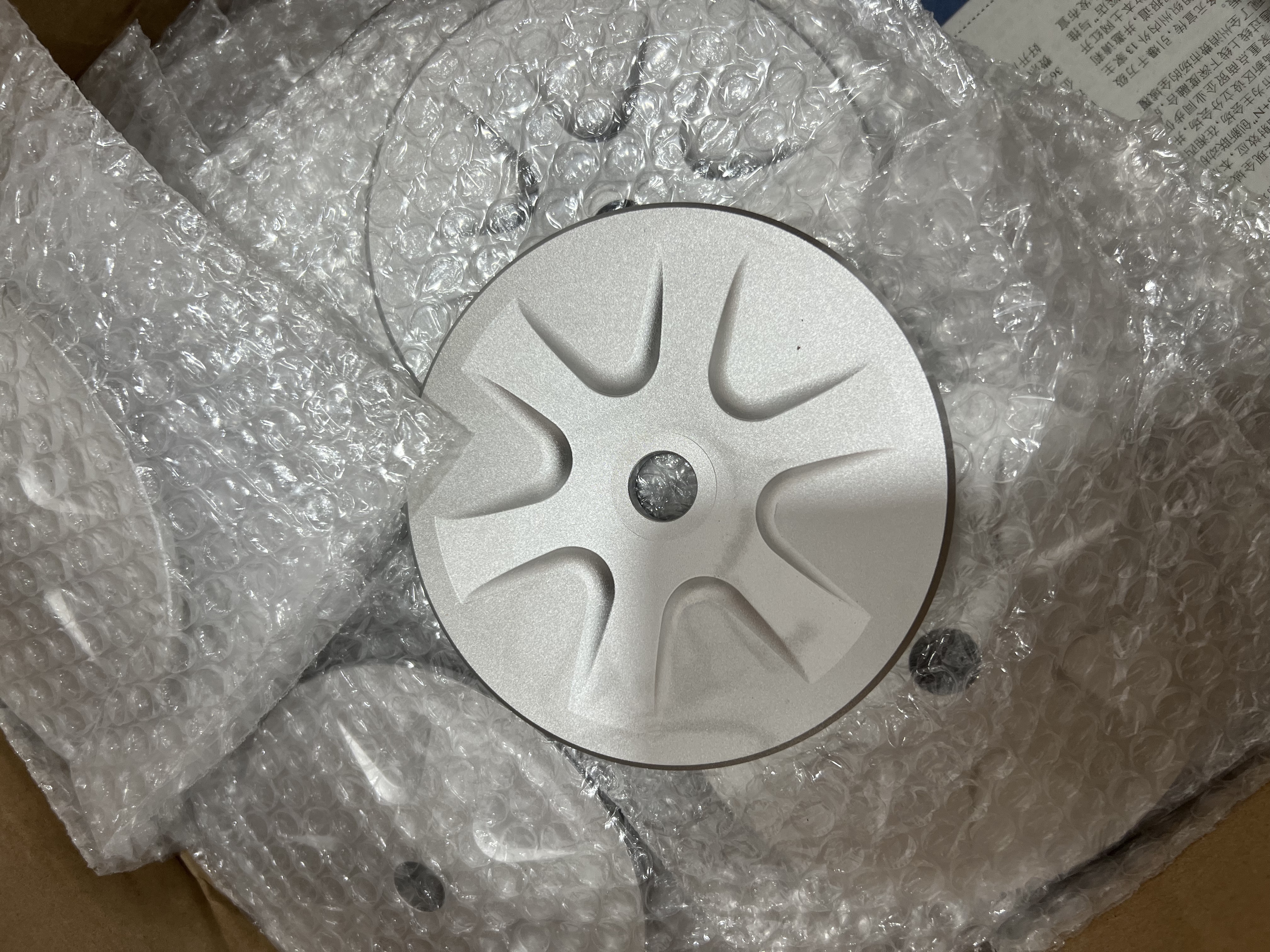

Conditionnement
Une fois tous les tests qualifiés, nous les emballerons et les expédierons de manière uniforme. Nous continuerons à suivre les commandes et à rendre visite aux clients, à fournir le service après-vente le plus professionnel et à toujours prêter attention aux suggestions et aux nouvelles demandes des clients.
