Description du produit :

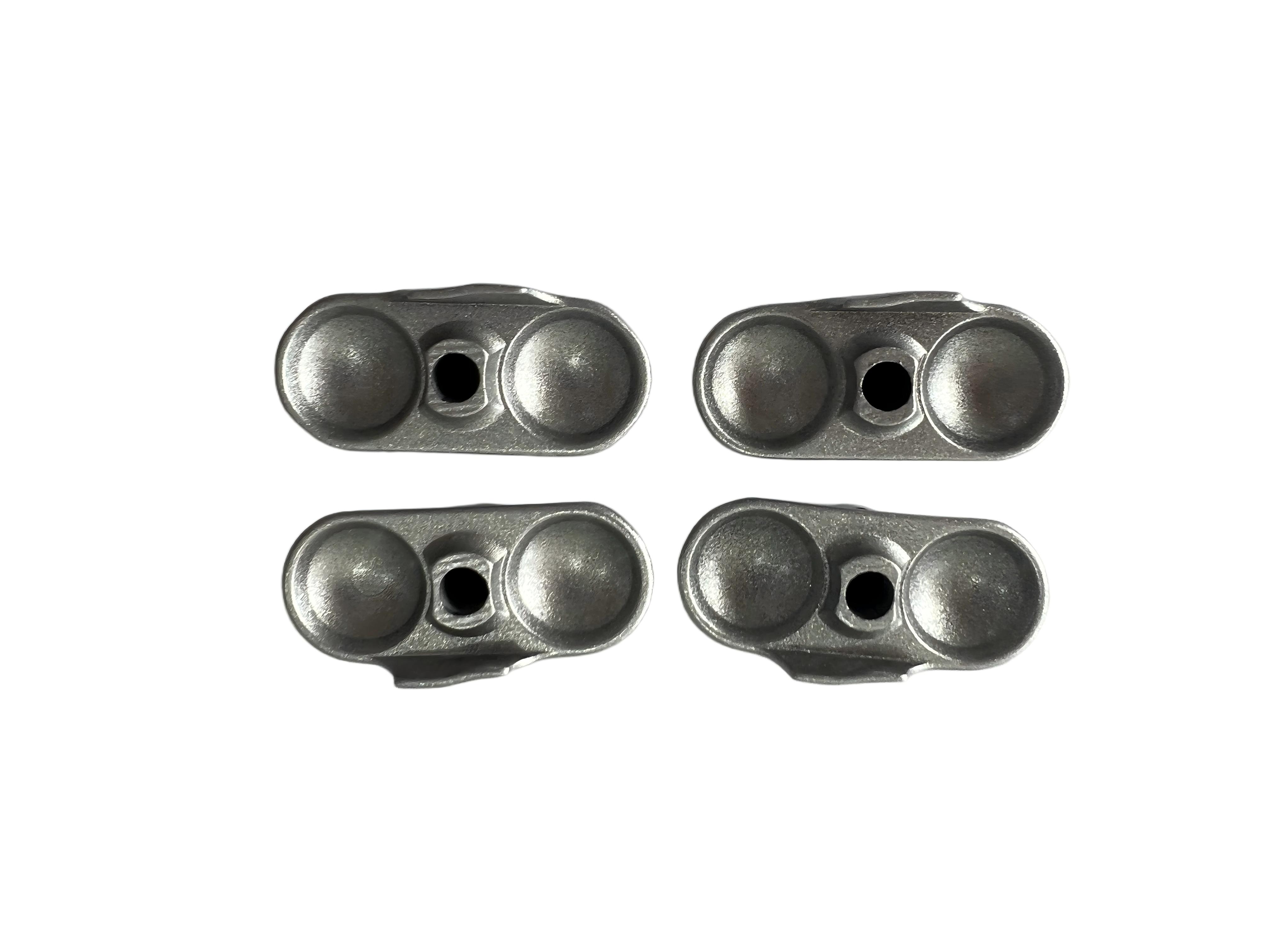

1. Base de serrage à douille sphérique à double cavité ADC12

Ce composant présente une conception à double rainure hémisphérique, conçue pour encapsuler et sécuriser avec précision les joints cylindriques ou sphériques. Un trou fileté de verrouillage latéral permet l'installation de vis ou de boulons ; la pression latérale verrouille solidement la pièce d'accouplement dans la douille à bille, empêchant ainsi le desserrage ou le désengagement. La base comprend une surface de montage plate avec des trous pré-percés, facilitant une fixation facile aux panneaux d'équipement, aux bases ou aux bras robotiques. Fabriqué avec des tolérances de haute précision pour garantir la symétrie de la douille et la planéité de la base, garantissant des performances de serrage stables.

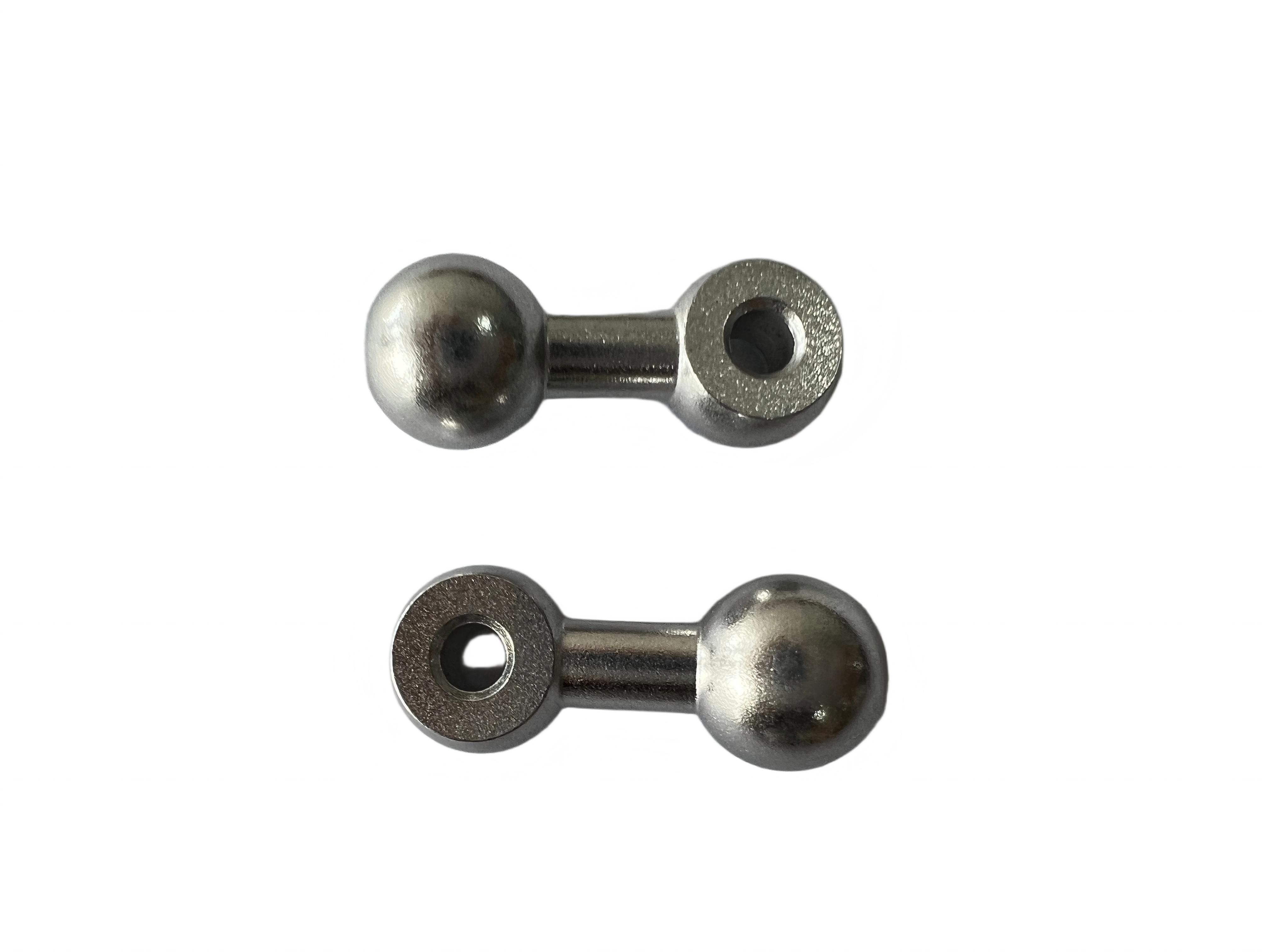

2. Biellette à rotule de précision 6061-T6

Spécialement conçu pour s'accoupler avec la base de serrage à douille sphérique à double cavité ADC12. Une extrémité comporte une rotule de précision qui s'insère dans la douille, offrant une liberté de pivotement multidirectionnelle. L'extrémité opposée se termine par une tête cylindrique avec un filetage interne ou un trou traversant, permettant une connexion rigide aux boulons, tiges ou composants d'arbre. Servant de maillon essentiel dans les systèmes de connexion et d'articulation de précision, les structures sphériques aux deux extrémités réalisent un accouplement sphérique de haute précision avec les douilles ADC12, tandis que la tige centrale fournit un support structurel rigide.

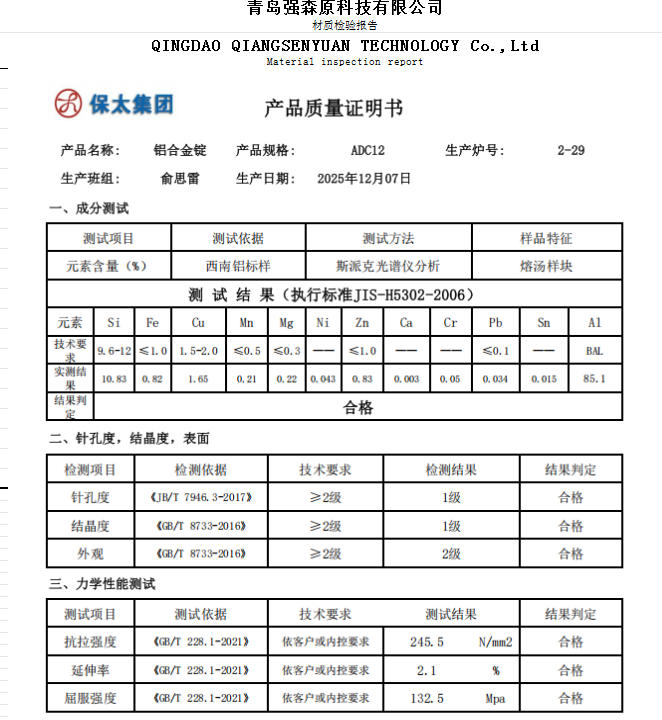

Paramètres de composition du matériau et de propriétés mécaniques ADC12 :

Propriétés mécaniques :

Résistance à la traction (TS) : 228 - 310 MPa

Limite d'élasticité (YS) : 130 - 170 MPa

Allongement (EL) : ≥1,0 ​​- 3,0 %

Dureté Brinell (HB) : 74 - 95 HB

Paramètres de composition du matériau et de propriétés mécaniques 6061-T6 :

Propriétés mécaniques :

Résistance à la traction (TS) : 290 - 310 MPa

Limite d'élasticité (YS) : 240 - 276 MPa

Allongement (EL):8% - 12%

Dureté Brinell (HB) : 90 - 95 HB

Processus de production

1. Base de serrage à douille sphérique à double cavité ADC12

Pour cette base de luminaire dotée de douilles à double bille (rainures hémisphériques), de trous filetés latéraux et d'un plan de montage inférieur, la fabrication est exécutée via moulage sous pression haute pression (HPDC) en utilisant l'alliage ADC12. Les surfaces de contact critiques subissent un usinage CNC pour garantir des dimensions de trou et une précision de positionnement de haute précision. La finition finale est obtenue grâce à un revêtement UV pour une protection de surface et une esthétique améliorées.

2. Biellette à rotule de précision 6061-T6

Il s'agit d'un composant usiné CNC de haute précision. La pièce est usinée en un seul montage pour garantir la précision géométrique (concentricité et perpendiculaire) entre la rotule et le trou central. Il est ensuite traité thermiquement jusqu'au revenu T6 pour obtenir une résistance mécanique optimale, suivi d'une anodisation transparente pour la résistance à la corrosion.

Cet assemblage représente une interface classique « Pièce mobile usinée + boîtier fixe moulé sous pression », équilibrant la flexibilité dynamique et la rigidité structurelle.

Contrôle qualité

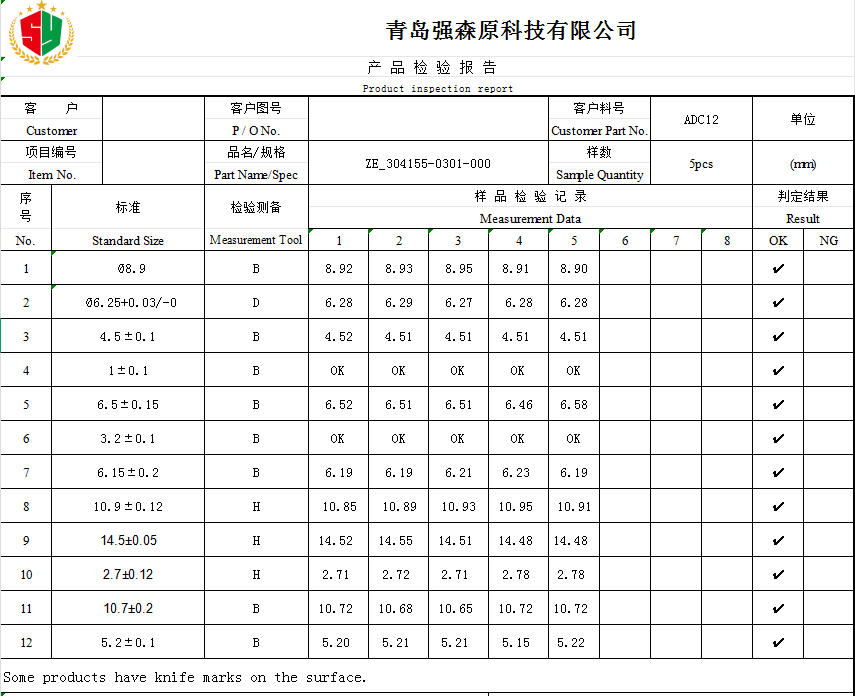

Les dimensions clés sont vérifiées par rapport aux dessins techniques à l'aide de pieds à coulisse, de jauges de hauteur et de machines à mesurer tridimensionnelles (MMT) pour garantir une conformité totale aux spécifications.

Emballage et service

Emballage de protection : les dispositifs médicaux de haute précision sont emballés individuellement à l'aide de matériaux de protection personnalisés pour éviter les dommages causés par les collisions pendant le transport.

Engagement client : Nous maintenons un suivi rigoureux des commandes et un suivi proactif des clients. Notre engagement s'étend à la fourniture d'un service après-vente expert, tout en surveillant en permanence les commentaires des clients et les exigences émergentes pour garantir une satisfaction totale.
